Toebehoren voor Ex AZM 415 / Ex AZP 415
Flexibele actuator AZM 415-B3
Artikelnr.: 1171892Oude artikelnr.: 01.08.0177
Opslag type
contact
Productkenmerken
Bijzonder geschikt voor schuif- en draaideuren
Voor zeer kleine activeringsradii via de smalle zijde van de actuator
Radius instelbaar met inbussleutel
Opmerkingen
De actuator-bevestigingspunten zijn van pengaten voorzien Door het plaatsen van gegroefde pennen wordt het losraken van de actuator voorkomen.
De afstand tussen de flens van de actuator en de schakelaarbehuizing moet bij geplaatste activator <3 mm bedragen.
Technische gegevens
Algemene technische gegevens
- Afbreekkracht
- 25.000 N
- Actieradius
- min. 250 mm
- Gewicht
- 165 g
Maatschets
Overige tekeningen

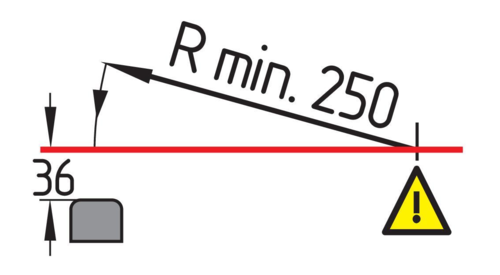

Actieradius
Let op! Maat 36 mm moet betrekking hebben op het behuizingsoppervlak en niet op de ingeschoven aandrijving!
Afstand tussen actuator/behuizing
Instelling
