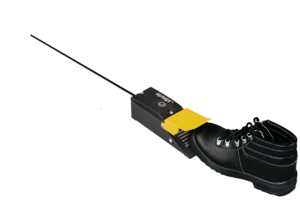

Ex GF

Použité normy

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1

Pouzdro

stříkaný hliník, potahovaný práškem, RAL 7016

Kryt

termoplast, vyztužený skleněnými vlákny, odolnost proti nárazu, samozhášecí UL 94 V-0

Pedál

termoplast, vyztužený skleněnými vlákny, odolnost proti nárazu, samozhášecí UL 94 V-0

Krytí

IP65 (IEC/EN 60529)

B_10d (10 % zátěž)

Ex GF: 2 miliony

T_M

Ex GF: max. 20 let

Připojení

kabel H05VV-F

Průřez kabelu

3 nebo 4 x 0,75 mm² (včetně ferule)

Materiál kontaktu

stříbro

Systém spínání

Ex GF: Pomalé spínání, rozpínací kontakt A s přerušením
Ex GFM: Mžikové spínání

Kontakty

Ex GF: 1 rozpínací/1 spínací kontakt, typ Zb
Ex GFM: přepínací kontakt s jednoduchým přerušením typ C nebo 1 rozpínací/1 spínací kontakt, typ Zb

Vložka spínače

Ex GF: Ex 14
Ex GFM: type C: ExM 14, type Za: ExM 14 1Ö/1S

Kategorie použití

AC-15; DC-13

Jmenovitý pracovní proud/napětí I_e/U_e

Ex GF: 6 A/250 VAC; 0,25 A/230 VDC
Ex GFM: 5 A/250 VAC; 0,16 A/230 VDC
Ex GFM 1Ö/1S: 5 A/250 VAC; 0,2 A/230 VDC

Ochrana proti zkratu

Ex GF: 6 A gG pojistka
Ex GFM: 5 A gG pojistka

Okolní teplota

Ex GF:
T6: –20 °C … +60 °C,
T5: –20 °C … +75 °C
Ex GFM:
T6: –20 °C … +60 °C

Mechanická životnost

> 1 milion operací

Dopadová energie

max. 7 let

Schválení

PTB 11 ATEX 1002 X
IECEx PTB 11.0090X *
Japonsko: CML 22JPN1380X (Ex 14) *
f *
a *
* v závislosti na variantě
