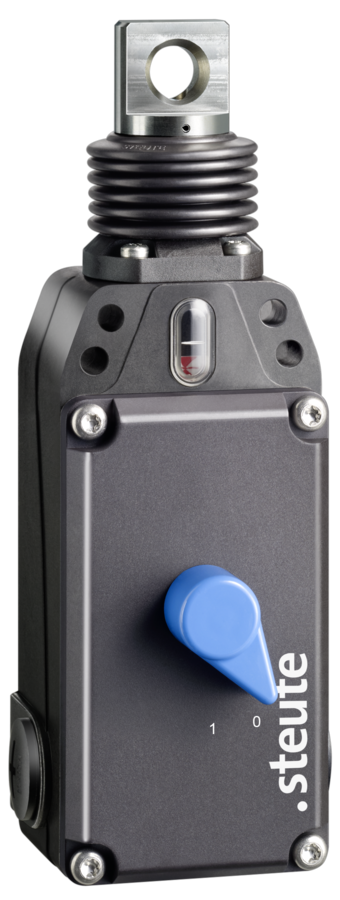

Lankový nouzový vypínač

ZS 80 3Ö/1S WVD KST Niro w/o NA Extreme

Kód zboží: 1189698Starý kód zboží: 72942922

kontakt

Vlastnosti výrobků

Safety

  • Tahová jednotka a šrouby vyrobeny z nerezové oceli (NIRO)

  • Vysoký stupeň krytí IP67

  • Plastové pouzdro

  • Indikátor pozice

  • Délka lanka až do 100 m

  • Varianta síly pružiny: 100 N

  • Páčka pro uvolnění a indikátor pozice

  • Vodotěsný límec

  • Detekce natažení a poškození lanka

  • Pozor: Uveďte prosím potřebná internacionální povolení v objednávce!

Poznámky

  • 1 záslepka  M20x1,5 je součástí dodávky.

Technická data

Použité normy
EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1
Pouzdro
termoplast, vyztužený skleněnými vlákny, odolnost proti nárazu, samozhášecí UL 94 V-0
Kryt
termoplast, vyztužený skleněnými vlákny, odolnost proti nárazu, samozhášecí UL 94 V-0
Utahovací moment
krycí šrouby: 1,8 Nm
Krytí
IP67 (IEC/EN 60529)
B10d (10 % zátěž)
200 000
TM
max. 20 let
Materiál kontaktu
stříbro
Kontakty
3 rozpínací/1 spínací kontakt, typ Zb
Systém spínání
pomalé spínání, rozpínací kontakt A s přerušením
Připojení
2 x 4 pole terminal block
Průřez kabelu
max. 2,5 mm² (včetně ferule)
Kabelový vstup
3 x M20 x 1,5 (pouze pro kabelové průchodky) (výřezy v krytu)
Jmenovité impulzní výdržné napětí Uimp
2,5 kV
Jmenovité provozní izolační napětí Ui
250 V
Konvenční tepelný proud Ithe
2 A
Kategorie použití
AC-15; DC-13
Jmenovitý pracovní proud/napětí Ie/Ue
2 A/250 VAC; 0,25 A/230 VDC; 2 A/24 VDC
Ochrana proti zkratu
2 A gG pojistka
Okolní teplota
–25 °C … +70 °C
Stupeň znečištění
3
Mechanická životnost
> 100 000 operací
Maximální délka lanka
100 m
Poznámka
Při vzdálenosti 5 m je zapotřebí použít podporu lanka. Jedno lanové oko je součástí dodávky.
Schválení
ad
Hmotnost
525 g

Kótovaný výkres

Další výkresy

Schéma spínacího cyklu

U Spínací bod
V Detekce přerušení vodiče
W Detekce tahu drátu

Schéma zapojení

Ke stažení

Montážní manuál – ZS 80 Extreme

němec, angličtina, francouzština, italština, portugalština

PDF2 MB 26.06.2026
Poznámky k použití v aplikacích SIL – ZS 80

angličtina

PDF2 MB 18.06.2026
