Vlastnosti výrobků

Ex Safety
  • Ex zóna 1 a 21

  • Kovové pouzdro

  • Montážní specifikace dle EN 50041

  • Svorkovnice

Poznámky

  • Aktuátor není součástí dodávky spínače

Technická data

Použité normy

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1, EN ISO 14119

Pouzdro

litý zinek, s lakovou úpravou

Typ spínače

type 2

Úroveň kódování

low coding

Krytí

IP67 (IEC/EN 60529)

B10d (10 % zátěž)

2 miliony

TM

maks. 20 let

Vložka spínače

1 x Ex 95

Materiál kontaktu

stříbro

Systém spínání

pomalé spínání, rozpínací kontakt A s přerušením

Kontakty

1 rozpínací/1 spínací kontakt, typ Zb

Připojení

šroubové připojovací svorky

Průřez kabelu

maks. 1,5 mm² (včetně ferule)

Kabelový vstup

3 x M20 x 1.5 (včetně 1 kabelové průchodky)

Upínací plocha

7 … 12 mm

Jmenovité impulzní výdržné napětí Uimp

4 kV

Jmenovité provozní izolační napětí Ui

250 V

Konvenční tepelný proud Ithe

6 A

Jmenovitý pracovní proud/napětí Ie/Ue

6 A/250 VAC; 0,25 A/230 VDC

Kategorie použití

AC-15; DC-13

Ochrana proti zkratu

6 A gG/gN-pojistka

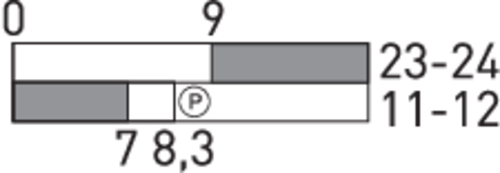

Pozitivní cesta nuceného otevření

8,3 mm

Okolní teplota

T6: –20 °C … +40 °C;
T5: –20 °C … +60 °C

Mechanická životnost

> 1 milion operací

Dopadová energie

maks. 7 let

Ex označení

L II 2G Ex db e IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db e IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db

Schválení

BVS 04 ATEX E 126
IECEx BVS 07.0013

Hmotnost

500 g

Ke stažení

Loading...
Montážní manuál – Ex 355

němec, angličtina, francouzština, italština, portugalština, ruština

PDF 2 MB 14.09.2023

Varianty / Možnosti

Na poptání jsou dostupné následující varianty / možnosti:

  • Ovládací hlava může být posunut z výroby o 4 x 90°

  • Speciální verze jen pro prach Ex zónu 22

kontaktní partneři
Loading...

Ex bezpečnostní spínač se samostatným ovladačem

Ex 355 AZ 1Ö/1S

Číslo článku: 1179075 Staré číslo článku: 92053301
