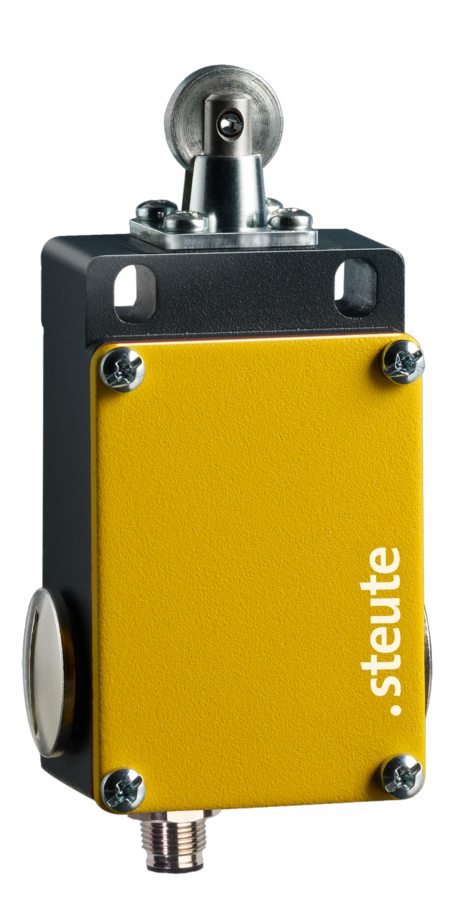

Polohový spínač s bezpečnostní funkcí
ES 41 R 2Ö-STECK -30°C Extreme
Kód zboží: 1053506Starý kód zboží: 41509002
Vlastnosti výrobků
Kovové pouzdro
2 rozpínací kontakty
Odolnost proti nízké teplotě až do -30°C
Uzavírací šrouby, poniklovaná mosaz
Aktuátor: Píst s kladkou R
Aktuátor může být posunut o 4 x 90°
Technická data
Obecná technická data
- Použité normy
- EN ISO 13849-1, EN 60947-5-1, EN ISO 14119
- Pouzdro
- stříkaný hliník, potahovaný práškem, RAL 7016
- Kryt
- ocel, potahovaný práškem, RAL 1003
- Typ spínače
- type 1
- Úroveň kódování
- bez kódování
- Krytí
- IP65 (IEC/EN 60529), pouze s připojeným kabelem
- B10d (10 % zátěž)
- 2 miliony
- TM
- max. 20 let
- Materiál kontaktu
- stříbro
- Systém spínání
- pomalé spínání, rozpínací kontakt A s přerušením
- Kontakty
- 2 rozpínací kontakty, typ Zb
- Připojení
- konektor M12 x 1, 4 pólový
- Jmenovité impulzní výdržné napětí Uimp
- 2,5 kV
- Jmenovité provozní izolační napětí Ui
- 400 V
- Konvenční tepelný proud Ithe
- 6 A
- Kategorie použití
- AC-15
- Jmenovitý pracovní proud/napětí Ie/Ue
- 4 A/50 VAC
- Ochrana proti zkratu
- 6 A gG-pojistka
- Mechanická životnost
- > 1 milion operací
- Ovládací rychlost
- max. 0,5m/s s vertikálním ovládacím úhlem 30°
- Pracovní cykly
- max. 1800/h
- Okolní teplota
- –30 °C … +80 °C
- Přesnost opakování spínacích bodů
- ± 0,1 mm
- Schválení
- a
- Hmotnost
- 160 g
Kótovaný výkres
Další výkresy
Schéma zapojení
Schéma spínacího cyklu
T Dráha nuceného odpojení/ úhel
Přiřazení pinů
Ke stažení
Varianty / Možnosti
Na poptání jsou dostupné následující varianty / možnosti:
Konektor M12 x 1, 4 póly
