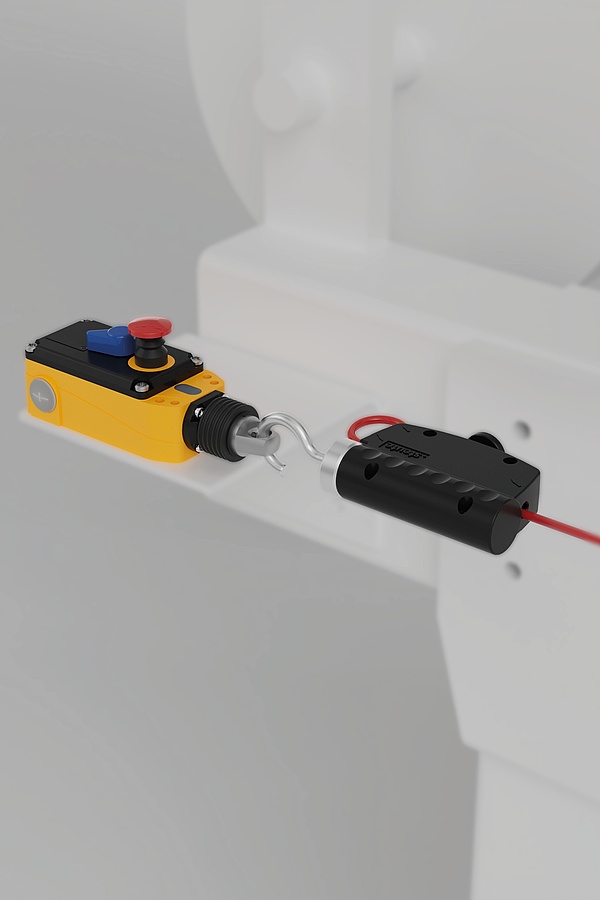

Wyłącznik linkowy bezpieczeństwa Ex

Ex ZS 80 1Ö/1S WVD - 3m

Nr. katalogowy: 1181373Nr. katalogowy stary: 72042301

Typ magazynowy

skontaktuj się z nami

Cechy produktu

Strefa Ex 1 i 21
Obudowa metalowa
Zintegrowany wskaźnik trybu pracy oraz przycisk zatrzymania awaryjnego
Długość linki do 100 m
Wariant sprężyny: 100 N
Dźwignia do odblokowania i wskaźnik pozycji
Kołnierz wodoszczelny
Wykrywanie pociągnięcia i pęknięcia linki
Uwaga: Prosimy o określenie w zamówieniu międzynarodowych wymagań certyfikacyjnych!

Dane techniczne

Ogólne dane techniczne

Normy: EN 60947-5-1, EN 60947-5-5, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13850, EN ISO 13849-1

Obudowa: ciśnieniowy odlew aluminium, lakierowana proszkowo, RAL 1003

Pokrywa zamykająca: tworzywo termoplastyczne, wzmacniane włóknem szklanym, odporność na udary mechaniczne, samogasnące UL 94 V-0

Stopień ochrony: IP65 (EN IEC 60079-0 + IEC/EN 60529), IP67 (IEC/EN 60529)

B_10d (Obciążenie 10 %): 200 000

T_M: maks. 20 lat

Moduł zestyków: 1 x Ex 14

Materiał styków: srebro

System łączeniowy: przełączanie powolne, zestyki rozwierne z otwarciem wymuszonym A

Elementy łączeniowe: zestyki 1 rozw./1 zw., typu Zb

Przyłącze: Przewód H05VV-F

Przekrój przewodu: 4 x 0.75 mm² (łącznie z tulejkami kablowymi)

Długość przewodu: 3 m

Znamionowe napięcie udarowe wytrzymywane U_imp: 4 kV

Znamionowe napięcie izolacji U_i: 250 V

Konwencjonalny prąd termiczny I_the: T6: 6 A, T5: 3 A

Kategoria użytkowania: AC-15; DC-13

Znamionowy/e prąd/napięcie robocze I_e/U_e: 6 A/250 VAC; 0.25 A/230 VDC

Zabezpieczenie przed zwarciem: 6 A gG/gN bezpiecznik zwłoczny

Temperatura otoczenia: T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C, +90 °C przy maks. 3 A

Trwałość mechaniczna: > 100 000 operacji

Maks. długość linki: 100 m

Uwagi: Wymagane jest stosowanie przelotów linki co 5 metry. W zestawie dostarczana jest jedna kausza.

Energia uderzenia: maks. 7 J

Oznakowanie Ex: L II 2G Ex d IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex d IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db

Atesty: PTB 11 ATEX 1003 X
IECEx PTB 07.0034 X
fda

Waga: 964 g

Rysunek wymiarowy

Rysunki uzupełniające

Diagram łączeń

U Punkt blokowania zestyków
V Pęknięcie linki
W Pociągnięcie linki

Do pobrania

Instrukcje montażu

Deklaracje zgodności

Certyfikaty

Karty katalogowe

STEP-Files

Instrukcje montażu i podłączenia – Ex ZS 80

niemiecki, język angielski, francuski, włoski, portugalski, rosyjski

PDF3 MB 13.11.2025
