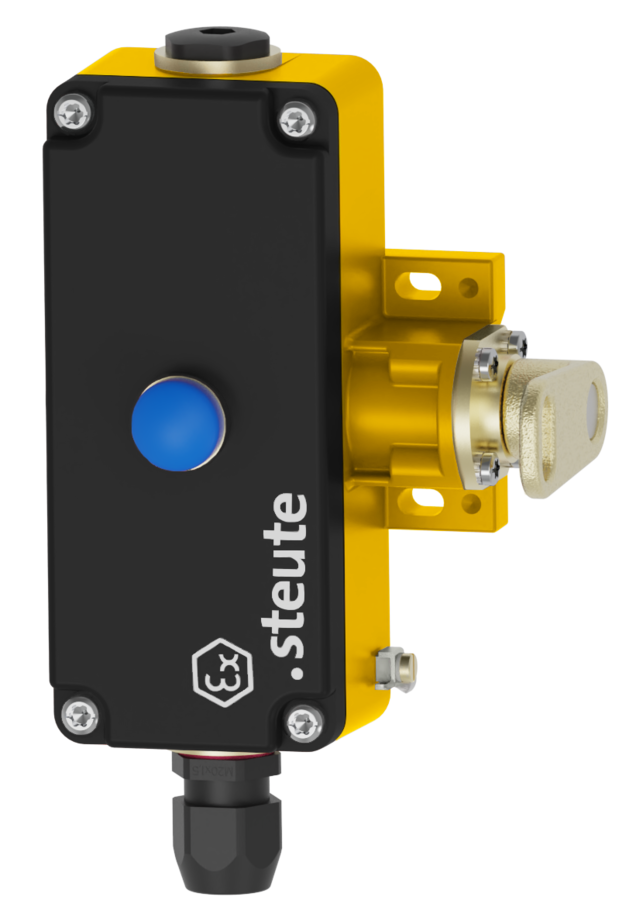

Wyłącznik linkowy bezpieczeństwa Ex
Ex ZS 75 S 2Ö/2S VD-3D
Nr. katalogowy: 1172848Nr. katalogowy stary: 75330902
Cechy produktu
Strefa Ex 22
Obudowa metalowa
4 zestyki
Długość linki do 2 x 100 m
Odblokowanie przy użyciu przycisku (VD)
Wykrywanie pociągnięcia i pęknięcia linki
Uwagi
Zakres dostawy obejmuje 1 dławnicę kablową M20x1,5 (zakres dławienia 7...13 mm) i 1 śrubę zaślepiającą M20x1,5.
Dane techniczne
Ogólne dane techniczne
- Normy
- EN 60947-5-1, EN 60947-5-5, EN IEC 60079-0, EN 60079-31, EN ISO 13850, EN ISO 13849-1
- Obudowa
- ciśnieniowy odlew aluminium, lakierowana proszkowo
- Pokrywa zamykająca
- ciśnieniowy odlew aluminium, lakierowana proszkowo
- Stopień ochrony
- IP67 (IEC/EN 60529)
- B10d (Obciążenie 10 %)
- 200 000
- TM
- maks. 20 lat
- Materiał styków
- srebro
- System łączeniowy
- przełączanie powolne, zestyki rozwierne z otwarciem wymuszonym A
- Elementy łączeniowe
- zestyki 2 rozw./2 zw., typu Zb
- Przyłącze
- 2 x 4 zaciski śrubowe
- Przekrój przewodu
- maks. 1.5 mm²
- Znamionowe napięcie udarowe wytrzymywane Uimp
- 4 kV
- Znamionowe napięcie izolacji Ui
- 250 V
- Konwencjonalny prąd termiczny Ithe
- 6 A
- Znamionowy/e prąd/napięcie robocze Ie/Ue
- 6 A/250 VAC; 0.25 A/230 VDC
- Kategoria użytkowania
- AC-15; DC-13
- Zabezpieczenie przed zwarciem
- 6 A gG/gN bezpiecznik zwłoczny
- Temperatura otoczenia
- –20 °C … +65 °C
- Trwałość mechaniczna
- > 100 000 operacji
- Maks. długość linki
- 2 x 100 m
- Uwagi
- Wymagane jest stosowanie przelotów linki co 4 metry. Na obu końcach linek muszą zostać zamontowane sprężyny ZS 73/75 S.
- Energia uderzenia
- maks. 7 J
- Oznakowanie Ex
- L II 3D Ex tc IIIC T80°C Dc
- Waga
- 1160 g
Rysunek wymiarowy
Rysunki uzupełniające
Diagram zestyków
Diagram łączeń
U Punkt blokowania zestyków
V Pęknięcie linki
W Pociągnięcie linki
