Voetschakelaar met metaalbehuizing

GFS 1Ö/1S NA 2Ö

Artikelnr.: 1184419Oude artikelnr.: 812019114

contact

Productkenmerken

  • Met noodstopknop

  • Metaalbehuizing

  • Met beschermkap

  • Hoge stabiliteit

  • Lage pedaalhoogte

  • Aansluitruimte

Technische gegevens

Toegepaste normen
EN ISO 13849-1, EN 60947-5-1, EN 60947-5-5, GS-ET-08
Behuizing
gietaluminium, gepoederlakt, RAL 7016
Pedaal
thermoplast, met glasvezel versterkt, schokbestendig, zelfdovend UL 94 V-0
Beschermkap
gietaluminium, gepoederlakt, RAL 1003
Beveiligingsgraad
IP65 (IEC/EN 60529)
B10d (10 % nominale belasting)
100 000
TM
max. 20 jaar
Aansluittype
schroefaansluitklemmen
noodstop: vlakstekeraansluiting 2,8 x 0,8 mm
Kabelinvoer
1 x M20 x 1,5
Contactmateriaal
zilver
Schakelsysteem
kruipschakeling, verbreekcontact gedwongen verbrekend A
Gebruikscategorie
AC-15; DC-13
Voorwaardelijke kortsluitstroom
1000 A
Nominale werkstroom/-spanning Ie/Ue
16 A/400 VAC
noodstopknop: 1,5 A/250 VAC
Nominale stoothoudspanning Uimp
6 kV
Nominale isolatiespanning Ui
250 V
Kortsluitbeveiliging
6 A typ D
Omgevingstemperatuur
–25 °C … +80 °C
Mech. levensduur
> 50 000 schakelingen
Gewicht
1320 g

Maatschets

Overige tekeningen

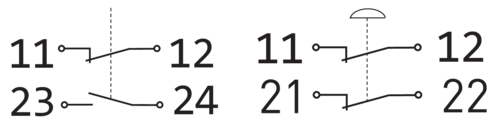

Schakeldiagram
Schakelwegdiagram

Downloads

Montage- en aansluithandleiding – GF / GFS / GFI / GFSI

duits, engels, frans, italiaans, portugees

PDF4 MB 03.03.2026

Varianten / Opties

De volgende varianten / opties zijn op aanvraag verkrijgbaar:

  • Speciale afwerking in RAL-kleuren
