Exigências especiais
Condições climáticas extremas, poeira fina ou máquinas e instalações com muita vibração: os desafios encontrados na tecnologia de esteiras transportadoras, por exemplo, na mineração, são enormes. Os sistemas de transportadores às vezes se estendem por quilômetros e precisam transportar de forma confiável materiais e matérias-primas que podem estar úmidos ou empoeirados. Se uma esteira transportadora for carregada de forma irregular ou se a correia não estiver mais alinhada entre seus roletes, a correia deverá ser corrigida ou a esteira deverá ser parada imediatamente.
Em muitos outros ramos da indústria, a tecnologia de esteiras transportadoras também é uma parte essencial da produção e do carregamento, contribuindo significativamente para a eficiência de diversas aplicações. Em razão do forte crescimento da concorrência internacional, especialmente no campo da tecnologia de automação, a maioria das indústrias está sob enorme pressão para otimizar seus processos de produção. Isso faz com que a confiabilidade das esteiras transportadoras seja ainda mais importante, bem como sua capacidade de ser interrompida de forma direta e segura caso ocorra um problema ou perigo.
Dispositivos de comutação para proteger a tecnologia de esteira transportadora
Dependendo do campo de aplicação e do ramo industrial em questão, os dispositivos de comutação devem ser implantados em diferentes sistemas de transporte e em condições ambientais muito adversas, atendendo, simultaneamente, aos requisitos de segurança, resistência à corrosão e robustez. As chaves de emergência com cabo de tração da steute facilitam, por exemplo, paradas de emergência confiáveis e detecção de rasgos na correia em plantas maiores. Nossas chaves de alinhamento de correia monitoram o alinhamento correto das correias transportadoras e, assim, protegem o transporte de produtos pesados a granel.
Além dos produtos de segurança, a steute oferece uma ampla gama de interruptores e sensores que promovem a automação e a otimização dos processos de produção. Os sensores sem fio e as chaves de posicionamento, por exemplo, podem ser usados de forma flexível para a contagem e o monitoramento automatizados de peças de mercadorias nos processos de produção.
Nossas chaves e sensores resistentes estão disponíveis em versões com alta proteção IP ("Ingress Protection")* e à prova de explosão.
(*"Níveis de classes de proteção IP" ou "grau de proteção IP" são padrões internacionais definidos pela norma IEC 60529 para classificar e avaliar o grau de proteção de produtos eletrônicos fornecidos contra aspectos como poeira e água. )
Configuração da esteira transportadora
- Função de parada de emergência
- As chaves de emergência por cabo garantem uma função de parada de emergência segura, incluindo o monitoramento de rompimento de cabos em sistemas de transportadores
- Acionamento unilateral de até 100 m e bilateral de até 200 m
- Monitoramento da posição da correia
- Os contatos intercalados geram um sinal de alerta para iniciar a correção da correia
- Desligamento após acionamento posterior da alavanca de alinhamento da correia
- As "notificações de alerta antecipadas” reduzem o tempo de paralisação do sistema de correia transportadora
- Detecção de rasgo da correia
- Desligamento automático do equipamento com a esteira transportadora sobrecarregada ou rasgada
- Variedade de acessórios
- Mola de compensação ZS 90/91/92 S
- Cabo de aço Ø 5 mm
- Paraf Rabo de Porco galv 3/8”
- Tensionador de cabo TS 65
- Roldana Multiflex 4R
Função de interrupção de emergência com interruptores de emergência por cabo resistentes
As chaves de emergência com cabo de aço da nossa série ZS 92 S foram desenvolvidas especialmente para ambientes e aplicações extremas. Elas estão disponíveis também com um invólucro de alumínio fundido reforçado com vários revestimentos (passivação, primer, revestimento em pó) ou, alternativamente, com um invólucro termofixo de alta qualidade. Nossa linha inclui variantes 2G/D para as zonas Ex 1 e 21, bem como variantes 3D para a zona Ex 22.
A chave de emergência ZS 92 S assume a função de parada de emergência ao longo das esteiras transportadoras, podendo ser acionada em qualquer ponto ao longo do cabo e contribuindo significativamente para a segurança pessoal e da máquina.
Opção de montagem traseira e inferior
A série ZS 92 S pode ser montada tanto na parte traseira quanto na parte inferior. As dimensões de montagem são compatíveis com outras chaves de emergência por cabo existentes no mercado, simplificando o retrofit ou a substituição em transportadoras existentes.
Disponível opcionalmente como uma variante Dupline Safe
A chave de emergência ZS 92 S está disponível opcionalmente com um conector multidirecional Phoenix de 8 polos integrado e suporte para módulo de barramento de segurança. O módulo de barramento de segurança está disponível como acessório em diferentes versões e facilita a conexão com o protocolo “Dupline Safe”.
Altamente flexível graças à diversidade de configurações
As chaves de emergência ZS 92 S estão disponíveis com diferentes configurações para a alavanca de liberação e para o mecanismo de desbloqueio. Assim, elas podem ser instaladas em praticamente qualquer lugar.
Sinalizador LED
A chave de emergência ZS 92 S está disponível também com uma lâmpada LED indicadora. Essa lâmpada acende com uma luz vermelha quando a chave de emergência por cabo é acionada, possibilitando identificar imediatamente em que ponto da esteira transportadora a parada foi iniciada e a intervenção é necessária.
Acessórios completos e inovadores para chaves de emergência com cabo de aço
As chaves de emergência acionadas por cabo são essenciais para a segurança em fábricas com transportadores industriais. As chaves facilitam o acionamento de uma interrupção de emergência em qualquer ponto da esteira. No entanto, para explorar todo o potencial dessas chaves e adaptá-las às necessidades individuais, é fundamental adquirir os acessórios corretos. A seguir, apresentaremos alguns acessórios testados e aprovados que podem aumentar a funcionalidade e a flexibilidade das chaves de emergência acionadas por cabo.
Concurso de instalação - esticadores e abraçadeiras de arame vs. tensor de cabo de aço TS 65
Tensionador de cabo TS 65 - rápido, fácil e eficiente!
Menos etapas, mais eficiência! Nosso especialista Matthias Schara desafiou-se nas obras de escavação de Rhein-Umschlag a realizar um teste de instalação: uma comparação entre o método convencional e difundido de instalação de cabos de tração usando esticadores, braçadeiras de cabos e dedais, e uma instalação de última geração usando o inovador tensionador de cabo TS 65 da steute. O resultado: a instalação completa do cabo de aço levou mais de 9 minutos contra apenas 42 segundos! O tensionador de cabo TS 65 não apenas economiza uma quantidade considerável de tempo, mas também reduz significativamente o número de etapas e ferramentas necessárias.
Equipe perfeita
Particularmente em fábricas onde muitos dispositivos de comutação estão instalados, os fatores tempo e facilidade são um ponto muito importante. A manutenção dos métodos convencionais pode prejudicar a eficiência. Para simplificar a instalação e economizar não somente tempo e dinheiro, mas também mão de obra, a combinação de um interruptor de cabo de tração ZS 92 S e um tensionador de cabo TS 65 é imbatível. Confira você mesmo em nosso novo vídeo.
Acessórios adicionais para chaves de emergência acionadas por cabo
Mola de compensação ZS 90/91/92 S
- Com limitação de curso
- Adaptação à dilatação do cabo causada por variação de temperatura
- Versão composta por: corrente de aço inoxidável, 2 mosquetões galvanizados e mola de tensão

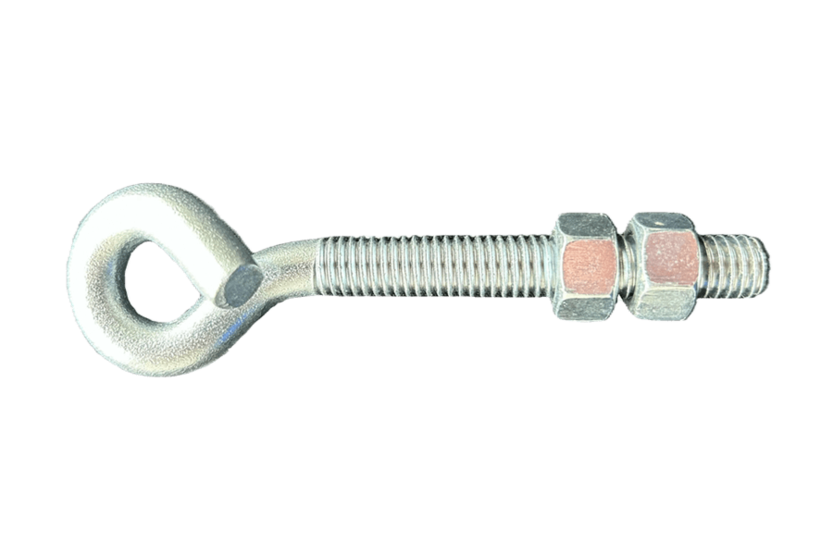

Parafuso olhal
- Comprimento 100 mm, comprimento da rosca 67 mm
- Rosca 3/8"
- Aço galvanizado
- Fornecidas 2 porcas hexagonais
Guia de cabo Multiflex 4R
- Conduzir o cabo de tração até màx. 120°
- Baixo atrito
- Montagem flexível
- A cabeça rotativa (360°) ajusta automaticamente o fio, ainda que ele esteja tracionado
- Roletes deslocáveis dentro da abertura do guia de cabo
Cabo de aço Ø 5 mm
- Núcleo de aço ou núcleo de aço inox Ø 3 mm com cobertura de PVC vermelho
- Diâmetro total 5 mm
- Unidade de venda: por metro
Aqui você encontrará uma visão completa de nossos acessórios versáteis para chaves de emergência acionadas por cabo.
Monitoramento da posição de esteiras transportadoras usando chaves de alinhamento de correia reguláveis
Os chaves de desalinhamento da nossa série ZS 92 SR são verdadeiros destaques quando se trata de ambientes extremos. Todos os produtos dessa série apresentam excelente robustez mecânica e são apresentados em um invólucro de alumínio fundido ou em um invólucro de plástico termoendurecido (-KST). Também estão disponíveis o Ex ZS 92 SR-2D (para poeira Ex zona 21) e o Ex ZS 92 SR-3D (para poeira Ex zona 22), ambos em um invólucro de alumínio fundido.
Nossos chaves de desalinhamento monitoram o deslocamento das esteiras transportadoras. Uma grande alavanca de roletes de aço inoxidável oscila lateralmente se a correia se desalinhar entre os roletes, como, por exemplo, se estiver carregada de forma desigual. Dependendo das configurações de controle, isso pode permitir a correção da correia ou parar o transportador inteiro. Sua construção resistente e o design especial para ambientes extremos fazem da série ZS 92 SR uma solução confiável para aplicações complexas.
Contatos intercalados facilitam um alerta prévio para permitir a correção adequada da correia
Um recurso verdadeiramente marcante são os contatos intercalados com pontos de comutação ajustáveis individualmente. Os pontos de comutação para o alerta antecipado e para o desligamento da esteira podem ser ajustados em uma faixa de 5° a 35°. Tudo o que é necessário é um simples desbloqueio, deslocamento e relançamento das chaves inseridas. O interruptor pode, então, enviar primeiro um alerta antecipado e, somente se a alavanca se mover novamente, a esteira será desligada. Esses “notificações de alerta antecipado” reduzem as interrupções: o operador tem a chance de intervir antes que a esteira pare.
Diferentes opções de regulagem da alavanca do rolete
Algumas variantes possuem um eixo de travamento automático (engate positivo), permitindo que o eixo seja trocado rapidamente, enquanto outras possuem um eixo ajustável que possibilita que a posição padrão da alavanca do rolete seja regulada de acordo com o caso de aplicação individual.
Sinalizador LED
A chave de alinhamento de correia ZS 92 SR está disponível opcionalmente com uma lâmpada indicadora de LED que exibe o estado de comutação. Isso permite ver ao longo da esteira à distância onde exatamente a correia não está mais alinhada.
Solução sem fio inovadora para monitoramento do alinhamento da correia
A combinação do nosso comprovado chave de desalinhamento ZS 92 SR com um módulo de rádio de E/S de RF separado abriu novas possibilidades para o controle eficiente e livre de interferências do transportador. Usando a tecnologia sWave, uma unidade transmissora envia os sinais provenientes da chave para um componente de retransmissão sem fio que funciona como receptor. A transmissão funciona de forma confiável e sem cabos em distâncias de até 400 metros no campo. Repetidores adicionais podem ser instalados para distâncias maiores.
Esse resistente sistema de comutação sem fio traz benefícios consideráveis, especialmente em ambientes desfavoráveis, e une as principais competências da steute em comutadores e tecnologia sem fio.
Sistema inovador de detecção de rompimento de correia
Não deixe que um simples rompimento em sua correia transportadora leve a uma falha catastrófica e a uma paralisação onerosa. O sistema de fio e o interruptor de detecção de rompimento de correia ZS 71 podem proteger suas operações, proporcionando detecção precoce e ação rápida. Com seus recursos de rompimento da correia, construção resistente e design intuitivo, o chave de rasgo de correia ZS 71 oferece tranquilidade e produtividade ininterrupta. O ZS 71, combinado com o kit de fios abrangente, oferece uma solução completa para a detecção de rompimento da correia. Quando ocorre um rasgo na correia, qualquer material ou seção rasgada da correia transportadora capturada pelo fio ativa o interruptor, interrompendo a operação do transportador.
Com sua detecção rápida e ação imediata na ocorrência de rasgo na correia, o interruptor minimiza significativamente o tempo de inatividade do sistema de transporte, economizando tempo e recursos valiosos. O chave de rasgo de correia ZS 71 é compacto e foi projetado para ser instalado perpendicularmente à correia transportadora, mesmo em espaços limitados.
Configuração do sistema de detecção de ruptura da correia
- Chave de rasgo de correia ZS 71
- 1 x mosquetão de aço inoxidável
- 1 x chaveiro de aço inoxidável
- 1 x desacoplador de segurança
- 2 x braçadeira de plástico para fios
- 5 metros de cabo de aço de PVC vermelho, Ø 3-5 mm
- 1 x tensor de fioTS 65
- 2 x BM 8 x 70 parafuso de olhal de aço inoxidável com duas porcas
- 2 x fio-guia de aço inoxidável com 2x porcas e arruelas M10
As esteiras transportadoras podem ser protegidas com uma ou duas chaves de rasgo de correia.
Sistema de cabo
O desacoplador de segurança integrado desconecta com precisão a chave de rasgo de correia do sistema de cabo se houver uma sobrecarga mecânica (> 250 N). É fácil reata-lo.
Referências
Nossas soluções são usadas em todo o mundo em uma ampla variedade de projetos e em diversas áreas da indústria. Aqui você encontra uma seleção de empresas renomadas que utilizam com sucesso os produtos da steute:
Herrenknecht / H+E Logistik GmbH, Alemanha
(máquinas de perfuração de túneis e escavação de túneis)STM Industriale S.P.A., Itália
(sistemas de transporte)Rhein-Umschlag GmbH, Alemanha
(obras de cascalho e areia)Mineraria Ligure S.r.l., Itália
(fabricação de sedimentos em pó, cascalho e granulados de mármore)VHV Anlagenbau, Alemanha
(tecnologia de esteiras transportadoras)alco energy, Holanda
(biorrefinaria)ABB, Alemanha
(automação)AMAGGI Exportacao e Importacao Ltda, Brasil
(processamento de grãos e fertilizantes)CENIBRA Celulose Nipo-Brasileira S.A., Brasil
(indústria de papel e celulose)
COPI - Companhia Operadora Portuária do Itaqui, Brasil
(operador do porto de Itaqi, descarregamento, transporte e armazenamento de fertilizantes e outras importações em massa)RUMO MALHA NORTE SA, Brasil
(logística para grãos, fertilizantes, soja e açúcar)TERMINAL MARITIMO DO GUARUJA SA TERMAG, Brasil
(terminal portuário, descarregamento de fertilizantes)VALE SA, Brasil
(mineração)VLI MULTIMODAL SA, Brasil
(logística para grãos e mineração)YARA BRASIL FERTILIZANTES SA, Brasil
(produção de fertilizantes)Rio Tinto, Guiné
(mineração)
