Yandan kablo çikisi
M16 x 1,5 disli kovan
M16 x 1,5 dişli kovanı yandan

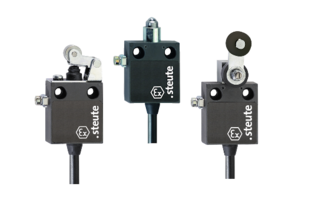

Ex Pozisyon şalteri

Ex 12


  • Ex Zone 1 ve 21

  • Metal kutu, sert kaplanmis

  • Hazir kablo ile

  • Atlatma devre

  • Birbirine siralanabilir, kullanılan aktüatöre bağlıdır

  • Dikkat: Gerekli uluslararası ruhsatları siparişle ile birlikte belirtmenizi rica ederiz!

Teknik veriler

Uygulamalı normlar
EN IEC 60079-0, EN 60079-1, EN 60079-31, EN 60947-5-1
Dış kutu
alüminyum pres döküm, sert kaplanmis
Koruma türü
IP65 (IEC/EN 60529)
Kontak malzemesi
gümüs
Şalt sistemi
Atlatma devre
Şalt parçaları
1 basit kesintili alternatör, tip C
Bağlantı türü
kablo H05VV-F
Bağlantı çapı
4 x 0,75 mm² (Kablo pabucu dahil)
Emsal şok akım dayanıklılığı Uimp
4 kV
Ölçülen koruma akımı Ui
250 V
Konvansiyonel termal akım Ithe
5 A
Kullanım kategorisi
AC-15; DC-13
Ölçülen çalışma cereyanı/-akımı Ie/Ue
5 A/250 VAC; 0,16 A/230 VDC
Kısa devre koruma
5 A gG sigorta
Ortam Sıcaklığı
–20 °C … +60 °C
Mekanik Ömür
> 1 000 000 anahtarlama döngüsü
Işlem devri
maks. 1800/h
Tekrarlanan şaltların doğruluğu
± 0,1 mm
Çarpma enerjisi
maks. 7 J
Ex - Tanımlı
L II 2G Ex db IIC T6 Gb
L II 2D Ex tb IIIC T80 °C Db
IECEx Ex db IIC T6 Gb
Ex tb IIIC T80 °C Db
Onaylar
PTB 03 ATEX 1067 X
IECEx PTB 11.0089X
a

İndirilebilir dosyalar

Montaj ve bağlantı talimatı – Ex 12

Almanca, İngilizce, Fransızca, İtalyan, Portekizce

PDF 2 MB 23.04.2026
Ek indirmeler için lütfen ilgili ürün sayfalarına gidin.

Varyantlar / Opsiyonlar

Aşağıdaki varyantlar / seçenekler istek üzerine mevcuttur:

  • Altın kaplama kontaklar

  • Yandan kablo çikisi

  • M16 x 1,5 disli kovan

  • M16 x 1,5 dişli kovanı yandan

  • Sadece Toz-Ex Zone 22 için özel versiyon
