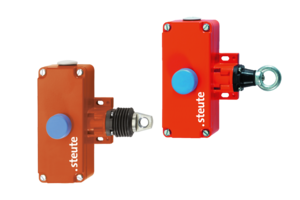

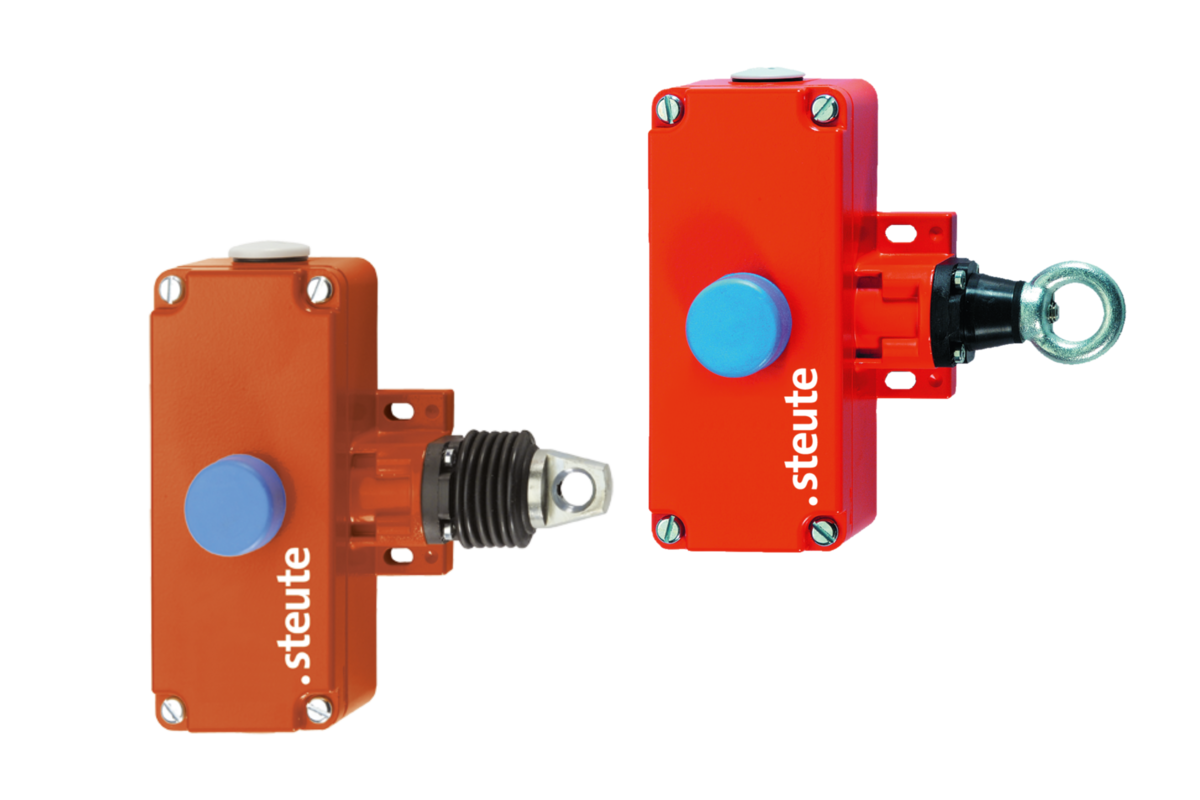

ZS 75

Uygulamalı normlar

EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1

Dış kutu

alüminyum pres döküm, toz boya kaplı

Kapak

alüminyum pres döküm, toz boya kaplı

Koruma türü

ZS 75 WVD: IP65; ZS 75 VD: IP54 (IEC/EN 60529)

B_10d (10 % yük)

100 000

T_M

max. 20 years

Kontak malzemesi

gümüs

Şalt parçaları

1 NC/1 NO contact, 2 NC/2 NO contacts or 4 NC contacts, type Zb

Şalt sistemi

snap action, positive break NC contacts A

Bağlantı türü

vidalı klemens

Bağlantı çapı

min. 0,5 mm², maks. 2,5 mm² (Kablo pabucu dahil)

Soyma uzunluğu

6 mm

Kablo girişi

2 x M25 x 1,5 (sadece Kablo rakoru için)

Emsal şok akım dayanıklılığı U_imp

6 kV

Ölçülen koruma akımı U_i

400 V

Konvansiyonel termal akım I_the

6 A

Kullanım kategorisi

AC-15

Ölçülen çalışma cereyanı/-akımı I_e/U_e

6 A/400 VAC

Kısa devre koruma

6 A gG sigorta

Ortam Sıcaklığı

–25 °C … +70 °C

Mekanik Ömür

> 100 000 anahtarlama döngüsü

Sinyal ışığı

as option

Maks. Halat uzunluğu

130 m

Not

Her 5 metrede halat desteklenmesi gerekmektedir. Halat yüzüğü siparişe dahildir.

Onaylar

ß d a
