Ürün özellikleri
Metal kutu
4 Kontak
Hat uzunlugu 2 x 100 m'ye kadar
Mekanik kilitsiz
Çekme halati ve halat kopmalari tanisi
Teknik veriler
Genel teknik veriler
- Uygulamalı normlar
- EN ISO 13849-1, EN 60947-5-1
- Dış kutu
- alüminyum pres döküm, toz boya kaplı
- Kapak
- alüminyum pres döküm, toz boya kaplı
- Koruma türü
- IP65 (IEC/EN 60529)
- B10d (10 % yük)
- 2 milyon
- TM
- max. 20 years
- Kontak malzemesi
- gümüs
- Şalt parçaları
- 2 NC/2 NO contacts, type Zb
- Şalt sistemi
- snap action, positive break NC contacts A
- Bağlantı türü
- vidalı klemens
- Bağlantı çapı
- maks. 2,5 mm² (Kablo pabucu dahil)
- Kablo girişi
- 2 x M25 x 1,5
- Emsal şok akım dayanıklılığı Uimp
- 6 kV
- Ölçülen koruma akımı Ui
- 400 V
- Konvansiyonel termal akım Ithe
- 6 A
- Kullanım kategorisi
- AC-15
- Ölçülen çalışma cereyanı/-akımı Ie/Ue
- 6 A/400 VAC
- Kısa devre koruma
- 6 A gG/gN sigorta
- Ortam Sıcaklığı
- –25 °C … +70 °C
- Mekanik Ömür
- > 1 000 000 anahtarlama döngüsü
- Maks. Halat uzunluğu
- 2 x 100 m
- Not
- Her 4 metrede halat desteklenmesi gerekmektedir. Montaj için 2 denge yayı tip ZS 73/75 S kullanılır, aksesuar sayfasında.
- Onaylar
- da
- Ağırlık
- 1050 g
Boyutlu çizim
Daha fazla çizimler

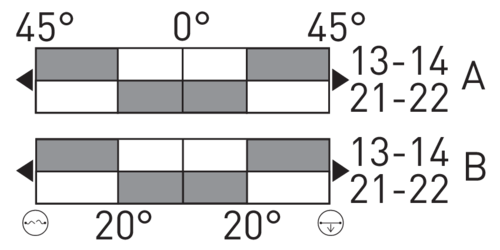

Anahtarlama şeması
V Halat kopma denetimi
W Halat denetimi
İletişim şeması
