Ürün özellikleri
Ex Zone 1 ve 21
Metal kutu, sert kaplanmis
Atlatma devre, basit kesintili alternatör
Hazir kablo ile

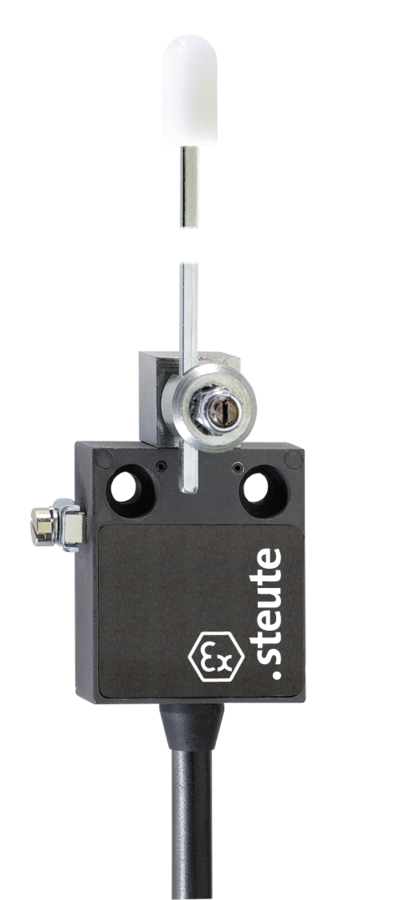

Aktüatör: egimli çubuk levye DD
Asinmaya dayanikli plastik uç
Döndürme kolu 10° adim sola veya saga ayarlanabilir
Dikkat: Gerekli uluslararası ruhsatları siparişle ile birlikte belirtmenizi rica ederiz!
Teknik veriler
Genel teknik veriler
- Uygulamalı normlar
- EN IEC 60079-0, EN 60079-1, EN 60079-31, EN 60947-5-1
- Dış kutu
- alüminyum pres döküm, sert kaplanmis
- Koruma türü
- IP65 (IEC/EN 60529)
- Kontak malzemesi
- gümüs
- Şalt sistemi
- Atlatma devre
- Şalt parçaları
- 1 basit kesintili alternatör, tip C
- Bağlantı türü
- kablo H05VV-F
- Bağlantı çapı
- 4 x 0,75 mm² (Kablo pabucu dahil)
- Kablo uzunlugu
- 5 m
- Emsal şok akım dayanıklılığı Uimp
- 4 kV
- Ölçülen koruma akımı Ui
- 250 V
- Konvansiyonel termal akım Ithe
- 5 A
- Kullanım kategorisi
- AC-15; DC-13
- Ölçülen çalışma cereyanı/-akımı Ie/Ue
- 5 A/250 VAC; 0,16 A/230 VDC
- Kısa devre koruma
- 5 A gG sigorta
- Ortam Sıcaklığı
- –20 °C … +60 °C
- Mekanik Ömür
- > 1 000 000 anahtarlama döngüsü
- Işlem devri
- maks. 1800/h
- Tekrarlanan şaltların doğruluğu
- ± 0,1 mm
- Çarpma enerjisi
- maks. 7 J
- Ex - Tanımlı
- L II 2G Ex db IIC T6 Gb
L II 2D Ex tb IIIC T80 °C Db
IECEx Ex db IIC T6 Gb
Ex tb IIIC T80 °C Db
- Onaylar
- PTB 03 ATEX 1067 X
IECEx PTB 11.0089X
a
Boyutlu çizim
Daha fazla çizimler
Anahtarlama şeması
İletişim şeması
İndirilebilir dosyalar
Varyantlar / Opsiyonlar
Aşağıdaki varyantlar / seçenekler istek üzerine mevcuttur:
Aküator 180° çevrilmiş
Altın kaplama kontaklar
Yandan kablo çikisi
M16 x 1,5 disli kovan
M16 x 1,5 dişli kovanı yandan
Sadece Toz-Ex Zone 22 için özel versiyon
