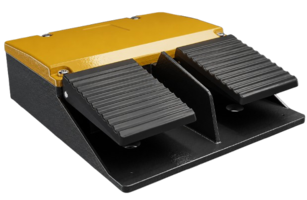

RF GF 2 SW2.4LE-IND

適用規格

EN 300 328, EN 301 489-17, EN 62479, EN IEC 62368-1, EN 60947-5-1

エンクロージャ

アルミダイキャスト, パウダーコーティング, RAL 7016

カバー

熱可塑性, ガラスファイバー強化, 耐衝撃, 自己償却 UL 94 V-0

ペダル

熱可塑性, ガラスファイバー強化, 耐衝撃, 自己償却 UL 94 V-0

アンテナ

内部アンテナ

保護等級

IP65/IP67 (IEC/EN 60529)

スリープモード後の同期

67 ms（通常）, 110 ms (最大)

リスクタイム

 120 ms：リスク時間経過後、受信機は安全状態に切り替わります（すべてのリレーは無励磁状態）。

消費電流値

動作時： < 12.2mA スリープ時：< 0.13mA

機械的寿命

> 100万回操作

切替構成

2NO接点 (ペダルごとに)

定格動作電圧 U_e

7.5/9.0 VDC ±10 %

定格動作電流 I_e

< 500 mA

周囲温度

–20 °C … +55 °C

保管・輸送環境

–20 °C … +60 °C

充電時周囲温度

0 °C … +40 °C

電報の頻度

20 ms (双方向)

耐衝撃

10g / 16ms / 各軸あたり 1000回の衝撃

耐振動

5g (10–150 Hz)、0.35mm、20サイクル

表示LED

接続 LED
赤点灯：致命的エラー
赤点滅:デバイスがペアリングモード
消灯： デバイスがスリープモード
緑点灯：ワイヤレス接続が確立
緑低速点滅：ワイヤレス接続は確立しているが、受信の質が限定的
緑高速点滅：デバイスがワイヤレス接続を確立中
Battery LED (充電モード)
緑点滅：バッテリー充電中
緑点灯：バッテリーが完全に充電済み
Battery LED (通常モード)
緑点灯： バッテリー50% - 100% 充電済み
オレンジ点灯：バッテリー残量 20% - 50%
オレンジ点灯：バッテリー残量 5% - 20%
オレンジ高速点灯：バッテリー切れ

認証

ヨーロッパ: RED 2014/53/EU
アメリカ合衆国: FCC-Id. XK5-SW24LE
カナダ: IC - 5158A-SW24LE
日本: ? ARIB STD-T66: 204-650001

通信周波数

2.4 - 2.4835 GHz

データレート

1000 kbps

変調方式

GFSK、40チャンネルの適応周波数ホッピング

周波数間隔

2000 kHz

通信プロトコル

SW2.4LE

送信電力

最大 10 dBm (10mW)

通信距離

最大 45 m（屋内）

電圧源

充電式リチウムイオン電池

充電電流

最大 540 mA

公称電圧

3.6 V

公称容量

2.9Ah（使用可能容量 約95%）

充電装置

電源: 9.0V / 1.33A 1.5m ケーブル (EURO, USA/JAPAN)
