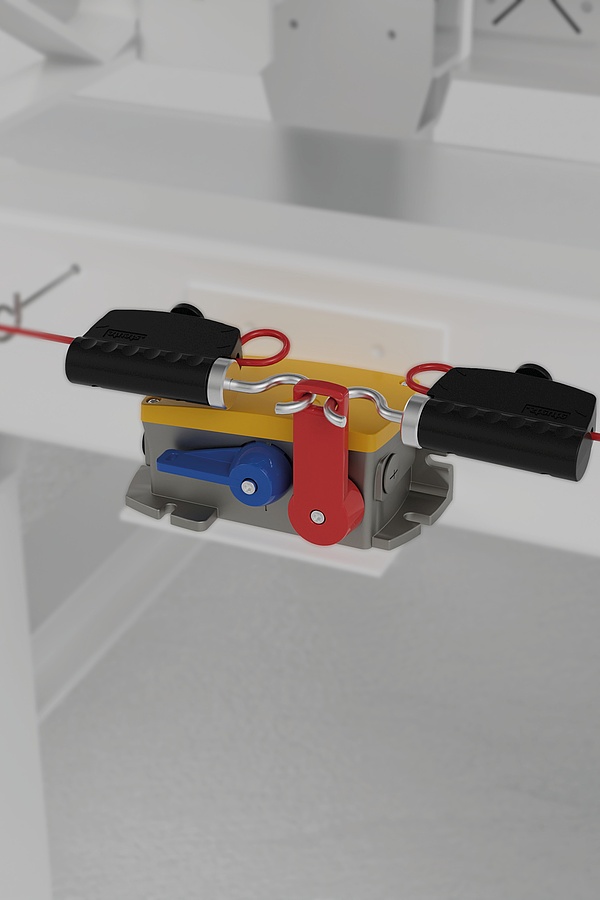

製品の特長
操作温度-40℃～+85℃
保護等級IP66/IP67
耐久性に優れたアルミ製ハウジング
ワイヤ長さ最大2 x 100 m
レバーによる解除
F=リセットレバーは前面にあります
背面および底面に取付可能
ロープ緩みおよび切断感知機能
技術データ
一般的技術データ
- 適用規格
- EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1, EN 60529, EN 620-5.7.2.9, AS 1755-2000-2.7.9.1, AS/NZS 4024.3610:2015-2.10.6.2
- エンクロージャ
- アルミダイキャスト, 高耐食仕様, パウダーコーティング, 不動態化, 耐衝撃, RAL7016無煙炭グレー相当
- カバー
- アルミダイキャスト, 高耐食仕様, パウダーコーティング, 不動態化, 耐衝撃, RAL1003シグナルイエロー相当
- 作動レバー
- アルミダイキャスト, 高耐食仕様, パウダーコーティング, 不動態化, 耐衝撃, RAL3001シグナルレッド相当
- リセットレバー
- アルミダイキャスト, 高耐食仕様, パウダーコーティング, 不動態化, 耐衝撃, RAL5015スカイブルー相当
- 製ネジ
- ステンレス鋼
- 締め付けトルク
- カバーねじ: 最大2.5 Nm
アクチュエータネジ: 最大6 Nm
- 保護等級
- IP66/IP67 (IEC/EN 60529)
- B10d (負荷 10%)
- 100 000
- TM
- 最大20年
- 切替機構
- snap action, positive break NC contacts A
- 切替構成
- 3 NC/1 NO contacts, type Zb
- 接続
- ネジ接続端子
- ケーブル断面積
- 0.5 ... 2.5 mm² (コンダクタフェルールを含む)
- ケーブル入口
- 2 x M25 x 1.5
- 定格インパルス耐電圧 Uimp
- 6 kV
- 定格絶縁耐圧 Ui
- 400 V
- 定格密閉電流 Ithe
- 6 A
- Conditional short-circuit current
- 1100 A
- 定格動作電流/電圧 Ie/Ue
- 6 A/400 VAC
- 接点使用カテゴリ
- AC-15
- 短絡保護
- 6 A gG ヒューズ
- 機械的寿命
- > 50 000 操作
- 最大ロープ敷設長
- 2 x 100 m
- 備考
- 3m の間隔に、中間ロープサポートが必要です。 ZS 92 S用テンションスプリングを2本使用してください。アクセサリ参照。
- 周囲温度
- –40 °C … +85 °C
- 汚染度
- 3
- 作動力
- actuating lever approx. 30 N; reset lever approx. 40 N
- 認証
- ßda
寸法図
その他の図面
接点図
S1 - スイッチインサート1
S2 - スイッチインサート2
切替図
U ラッチングポイント
S1 - スイッチインサート1
S2 - スイッチインサート2
スイッチインサート
S1 - スイッチインサート1
S2 - スイッチインサート2
