製品の特長
動作半径はa = 150 mm、b = 150 mmの防護設備用開き戸
可動軸 x = 11 mm
軽めまたは中くらいの重さの防護扉のインターロック用
100 Nまでのラッチング力に対応可能
寸法図
その他の図面

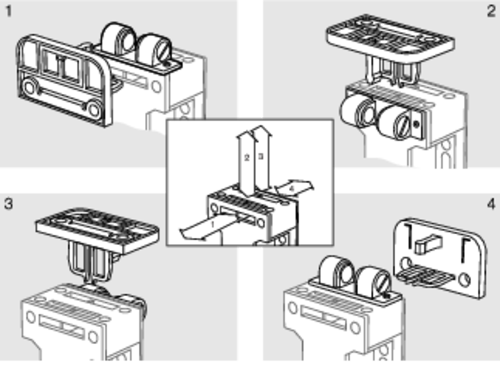

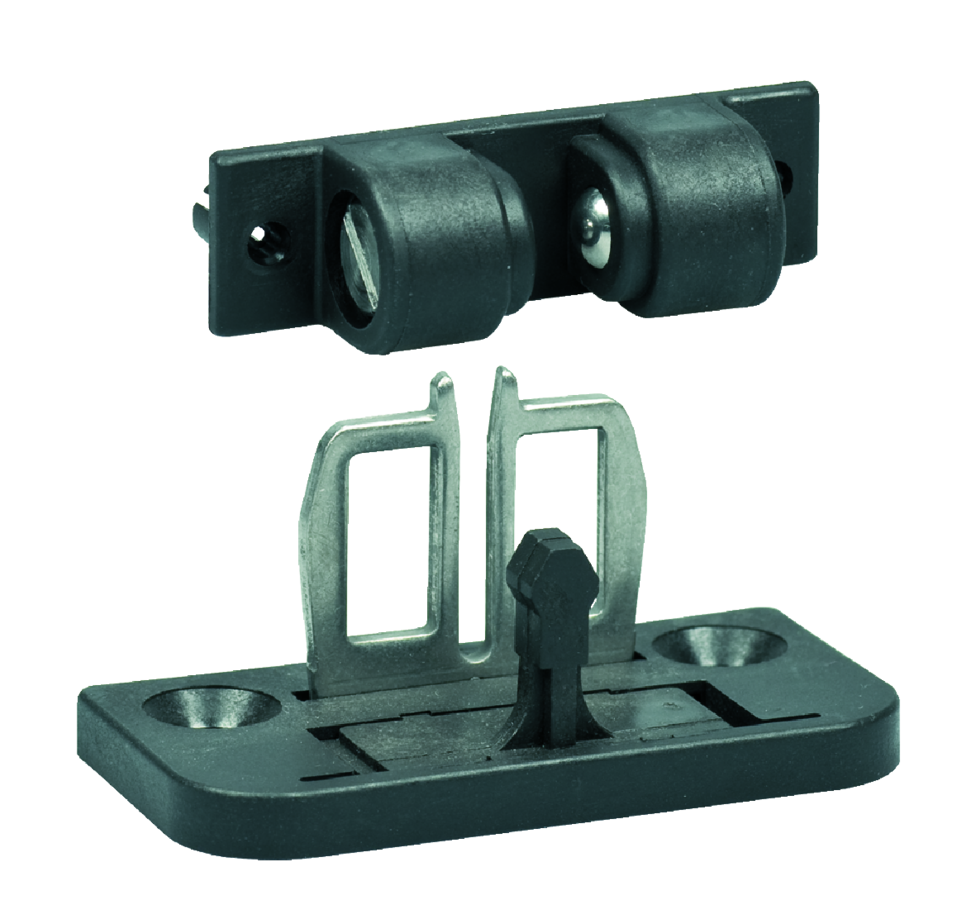

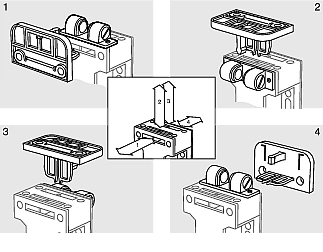

ボールラッチ付きアクチュエータ
ボールラッチ
動作半径
ヒンジの軸と安全スイッチの上端部はx mm上で、
同一面にならなくてはならない。
a = アクチュエータの狭い側の動作半径
b = アクチュエータの広い側の動作半径
x = 軸のズレ
注！xとは、挿入されたアクチュエータではなく、エンクロージャの表面を意味する。
