製品の特長
装置グループI+II
装置カテゴリーM2 + 2G
熱可塑性エンクロージャ
スローアクション、二重切2 NO接点
4本の接続リッツ線
備考
Ex LS 32-20は、Exの組み付けの回路遮断器です。
技術データ
一般的技術データ
- 適用規格
- EN IEC 60079-0, EN 60079-1, EN 60079-7 セクション 5.3.9.4
- エンクロージャ
- 熱可塑性, ガラスファイバー強化, 耐衝撃, 自己償却 UL 94 V-0
- 保護等級
- IP2X (IEC/EN 60529)
- 切替機構
- スローアクション
- 切替構成
- 2つの常時開接点
- 接続
- 4本の接続リッツ線, 4 x 0.75 mm²
- 接点使用カテゴリ
- AC-15; DC-13
- 定格動作電流/電圧 Ie/Ue
- 2 A/300 VAC/DC; 6 A/12 VAC/DC
- 機械的寿命
- 30万回操作
- 周囲温度
- –40 °C … +100 °C, up to this temperature the surface temperature remains below +120 °C (T4)
- Exマーク
- L II 2G Ex db IIC Gb,
L I M2 Ex db I Mb
IECEx Ex db I MB,
Ex db IIC Gb
- 認証
- BVS 12 ATEX E 055 U
IECEx BVS 12.0046U
- 重量
- 65 g
寸法図
その他の図面

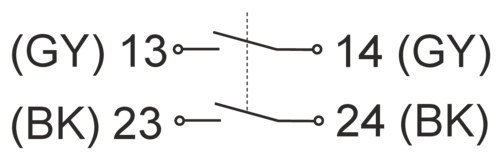

接点図

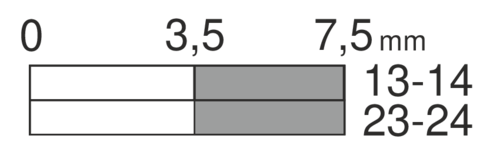

切替図
