製品の特長
Ex ゾーン1と21
ポリエステルレジンエンクロージャ
分電箱Ex"e"、高められた安全性
寸法85 x 85 x 55mm
3つケーブルグランド、1つのねじ込みプラグ、4つのナットを同梱
技術データ
一般的技術データ
- 適用規格
- EN IEC 60079-0, EN IEC 60079-7, EN 60079-11, EN 60079-31
- エンクロージャ
- ポリエステルレジン, ガラスファイバー強化
- 締め付けトルク
- カバーねじ: 1.4 Nm
- 保護等級
- IP66 (IEC/EN 60529)
- 接続
- mantle terminals
- ケーブル断面積
- 1.5 … 4 mm²
- ケーブル入口
- 4 x M20 x 1.5 (ケーブルグランド3点を含む)
- クランプ範囲
- 4 … 13 mm
- 定格動作電流 Ie
- 表を参照
- 定格動作電圧 Ue
- 400 V
- 温度等級
- T6 / T5
- 周囲温度
- T6: –40 °C … +40 °C,
T5: –40 °C … +55 °C
- 耐衝撃エネルギー
- 最大 7 J
- Exマーク
- L II 2G Ex e II T6, T5
L II 2D Ex tD A21 IP66 T80 °C, T95 °C
- 認証
- PTB 10 ATEX 1019 X
- 重量
- 396 g
寸法図
その他の図面

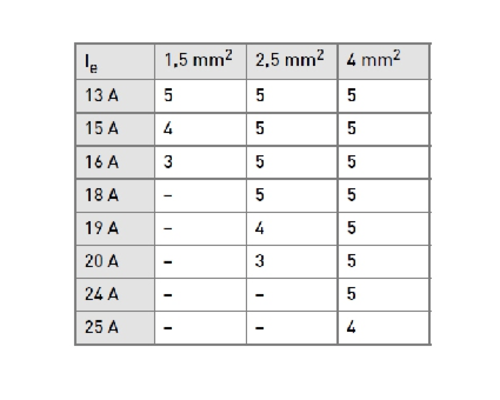

Ex AD 85 MK
Max. number of loaded terminals at Ie max for T6 or T5
Ie Rated operating current
