製品の特長
熱可塑性エンクロージャ
EN 50041に準拠したタイプ
スローアクション
2つのコンタクト
ベルトアラインメントレバーの向きは、ロック機構を使って、13度の間隔で調節できます
適切なケーブルグランドとの組み合わせにより、IP69までの高い保護等級を実現
技術データ
一般的技術データ
- 適用規格
- EN 60947-5-1
- エンクロージャ
- 熱可塑性, 自己償却 UL 94 V-0
- カバー
- 熱硬化性, 自己償却 UL 94 V-0
- アクチュエータ
- プラスチック, ブラック
- 保護等級
- IP66, IP67, IP69 (IEC/EN 60529) / IP69K (ISO 20653)
- B10d (負荷 10%)
- 2,000,000
- TM
- 最大20年
- 接点材質
- 銀
- 切替構成
- 1 NC/1 NO contact, type Zb
- 切替機構
- スローアクション
- 接続
- ネジ接続端子
- ケーブル断面積
- 最小 0.75 mm² (AWG 18), 最大 2.5 mm² (AWG 14), コンダクタフェルールを含む
- ケーブル入口
- 1 x M20 x 1.5
- 接点使用カテゴリ
- AC-15; DC-13
- 定格動作電流/電圧 Ie/Ue
- 6 A/250 VAC, 0.25 A/230 VDC
- 短絡保護
- 6 A gG/gN ヒューズ
- 機械的寿命
- > 100万回操作
- 周囲温度
- –20 °C … +70 °C
- 認証
- <
寸法図
その他の図面
接点図

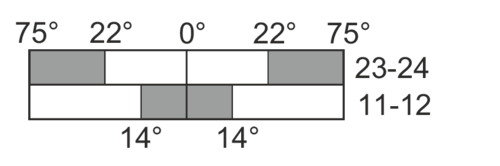

切替図
