Interruttore di posizione Ex
Ex 61 TFL 1Ö/1S - 3m
Cod. art.: 1181343Vecchio cod. art.: 61038301
Caratteristiche del prodotto
Zona Ex 1 e 21
Custodia in metallo
Con cavo di collegamento
Azionatore: lunga molla di azionamento con calotta in acciaio TFL
Con calotta in acciaio a forma di cupola
Molla di contatto azionabile da tutte le direzioni
L'elasticità della molla consente una deviazione che supera il massimo angolo di commutazione
Attenzione: sull'ordine specificare le omologazioni internazionali richieste!
Dati tecnici
Dati tecnici generali
- Norme applicate
- EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31
- Custodia
- alluminio pressofuso, verniciato a polvere
- Coperchio
- acciaio, verniciato a polvere
- Grado di protezione
- IP65 (IEC/EN 60529)
- Inserto di commutazione
- 1 x Ex 14
- Materiale contatti
- argento
- Sistema di commutazione
- commutazione lenta
- Elementi di commutazione
- 1 contatto NC/1 contatto NA, tipo Zb
- Collegamento
- cavo H05VV-F
- Sezione di collegamento
- 4 x 0,75 mm² (compreso capocorda)
- Lunghezza cavo
- 3 m
- Resistenza a tensione ad impulsi nominale Uimp
- 4 kV
- Tensione d’ isolamento nominale Ui
- 250 V
- Corrente termica convenzionale Ithe
- T6: 6 A, T5: 3 A
- Corrente/tensione d’ esercizio nominale Ie/Ue
- 6 A/250 VAC, 0,25 A/230 VDC
- Categoria d'impiego
- AC-15; DC-13
- Protezione da corto circuito
- 6 A gG fusibile
- Temperatura circostante
- T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C, +90 °C con max. 3 A
- Durata meccanica
- > 1 milione di manovre
- Frequenza di commutazioni
- max. 1800/h
- Precisione del punto di commutazione con commutazioni ripetute
- ± 0,1 mm
- Ampiezza di apertura dei contatti
- max. 2 x 4,5 mm
- Energia di impatto
- max. 7 J
- Protezione antideflagrante
- L II 2G Ex db IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db
- Certificato di collaudo
- PTB 03 ATEX 1070 X *
IECEx PTB 06.0098X *
d
* referito a inserto di commutazione
- Peso
- 630 g
Disegno quotato
Ulteriori disegni
Schema elettrico

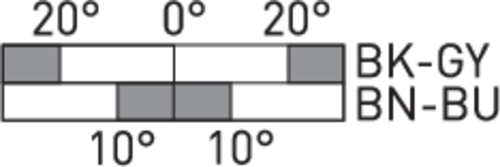

Diagramma di commutazione
