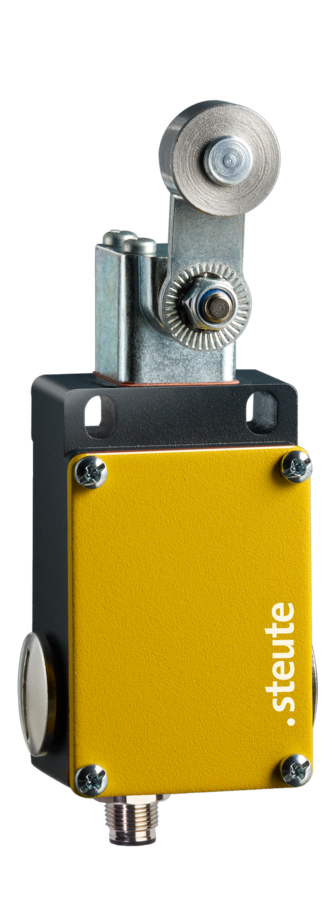

Interruttore di posizione

ES 41 D 2Ö-STECK -35°C Extreme

Cod. art.: 1032150Vecchio cod. art.: 41521904

contatti

Caratteristiche del prodotto

  • Custodia in metallo

  • 2 contatti NC

  • Resistente al freddo fino a -35 °C

  • Viti di chiusura, ottone nichelato

  • Azionatore: leva girevole D

  • Rotella di poliammide resistente all'abrasione

  • Leva girevole regolabile con scatti di 10° verso sinistra o verso destra

  • Azionatore ruotabile di 180°

Dati tecnici

Norme applicate
EN 60947-5-1
Custodia
alluminio pressofuso, verniciato a polvere, RAL 7016
Coperchio
acciaio, verniciato a polvere, RAL 1003
Grado di protezione
IP65 (IEC/EN 60529), solo con cavo collegato
Materiale contatti
argento
Sistema di commutazione
commutazione lenta
Elementi di commutazione
2 NC, tipo Zb
Collegamento
connettore M12 x 1, 4 poli
Resistenza a tensione ad impulsi nominale Uimp
2,5 kV
Tensione d’ isolamento nominale Ui
400 V
Corrente termica convenzionale Ithe
6 A
Categoria d'impiego
AC-15
Corrente/tensione d’ esercizio nominale Ie/Ue
4 A/50 VAC
Protezione da corto circuito
6 A gG fusibile
Durata meccanica
> 1 milione di manovre
Velocità di azionamento
max. 0,5 m/s con un angolo di avvicinamento verticale di 45°
Frequenza di commutazioni
max. 1800/h
Temperatura circostante
–35 °C … +80 °C
Precisione del punto di commutazione con commutazioni ripetute
± 0,1 mm
Certificato di collaudo
a
Peso
222 g

Disegno quotato

Ulteriori disegni

Schema elettrico
Diagramma di commutazione
Assegnazione dei pin

Download

Istruzioni di montaggio e collegamento – ES 41 Extreme

tedesco, inglese, francese, italiano, portoghese

PDF1 MB 08.04.2026

Varianti / Opzioni

Le seguenti varianti / opzioni sono disponibili su richiesta

  • Rotella in metallo

  • Connettore M12 x 1, 4 poli
