Accessori per Ex AZ 16
Azionatore dritto AZ 15/16-B1-1747 con magnete di blocco
Cod. art.: 1172954Vecchio cod. art.: 01.08.0196
Caratteristiche del prodotto
Raggio di azionamento con dispositivi di sicurezza girevoli a = 150 mm e b = 150 mm
Spostamento assiale x = 5 mm
Per la tenuta senza gioco di porte di sicurezza leggere, forza di tenuta: 30 N

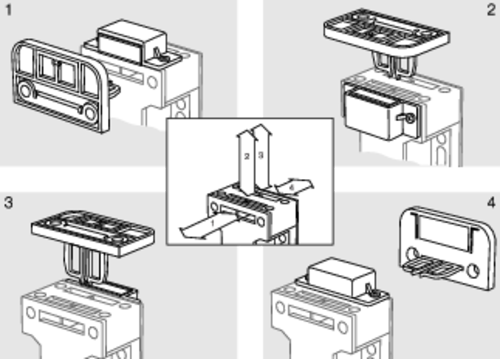

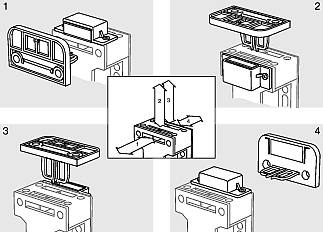

Magnete di blocco può essere montato facilmente a qualsiasi livello di azionamento
Adattabile per retrofitting

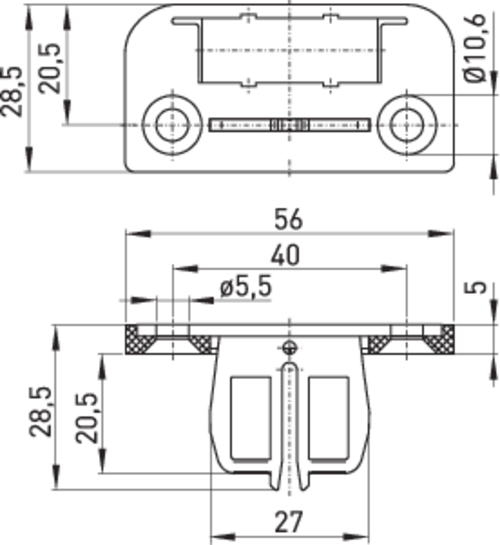

Disegno quotato

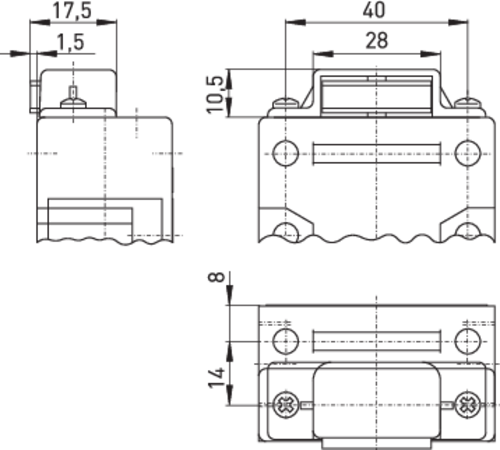

Ulteriori disegni
L'asse del cardine deve essere x mm al di sopra del bordo superiore
dell'interruttore di sicurezza e deve essere sullo stesso piano.
a = Raggio di azionamento rispetto al piano dell'azionatore
b = Raggio di azionamento in linea con il piano dell'azionatore
x = Disallineamento assiale
Attenzione! x si riferisce alla superficie della custodia e non all'azionatore inserito!
