Caractéristiques du produit
Boîtier plastique
Montage mural
Montage selon la norme EN 50041
Action rupture brusque
Fonction traction de câble
Notes
Une cosse-cœur est déjà fournie avec l’interrupteur.
Données techniques
Données techniques générales
- Normes appliquées
- EN 60947-5-1
- Boîtier
- thermoplastique, renforcé en fibre de verre, résilient, auto-extinguible UL 94 V-0
- Couvercle
- thermoplastique, renforcé en fibre de verre, résilient, auto-extinguible UL 94 V-0
- Etanchéité
- IP67 (IEC/EN 60529)
- Matière des contacts
- argent
- Eléments de commutation
- 1 NF/1 NO, type Zb
- Système de commutation
- action rupture brusque, contact NF à manœuvre positive d'ouverture A
- Raccordement
- bornes à vis
- Diamètre du câble de raccordement
- max. 2,5 mm² (y compris embouts de câble)
- Entrée de cable
- 1 x M20 x 1,5 (pour presse-étoupes uniquement)
- Tenue aux chocs électriques assignés Uimp
- 6 kV
- Tension assignée d'isolement Ui
- 400 V
- Courant thermique conventionnel Ithe
- 6 A
- Catégorie d’utilisation
- AC-15
- Courant/tension assigné d‘emploi Ie/Ue
- 6 A/400 VAC
- Protection contre court-circuit
- fusible 6 A gG
- Température ambiante
- –10 °C … +70 °C
- Durée de vie mécanique
- > 1 million manoeuvres
- Fréquence de manoeuvre
- max. 1800/h
- Force d’actionnement
- max. 85 N
- Certification
- da
- Poids
- 240 g
Encombrement
Autres dessins

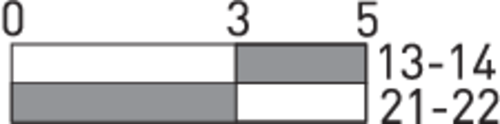

Diagramme des contacts
Diagramme de raccordement
