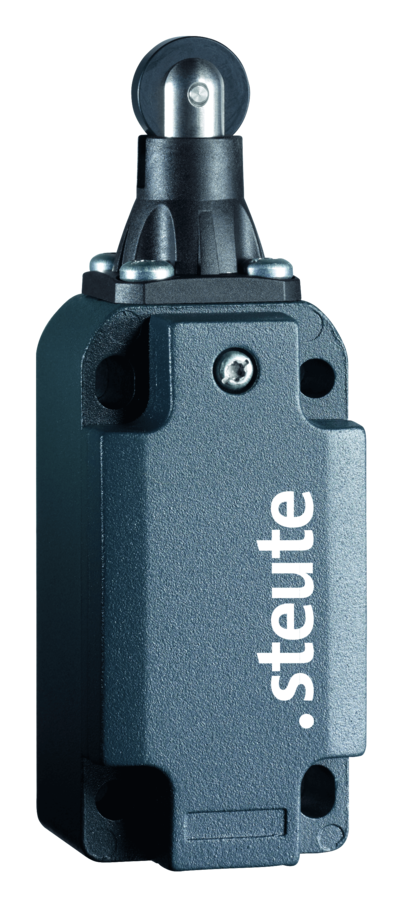

Características del producto
Con salida analógica
Alto grado de protección IP67
Carcasa de metal con espacio de conexión
Forma constructiva según EN 50041
Valor de salida: 4 … 20 mA
Accionador: empujador de rodillo R
Forma de accionamiento C según EN 50041
Accionador desplazable en 4 x 90°
Datos técnicos
Datos técnicos generales
- Normas aplicadas
- EN 60947-5-2, EN 60947-5-7
- Carcasa
- fundición a presión de aluminio, con recubrimiento en polvo
- Grado de protección
- IP67 (IEC/EN 60529)
- Sistema de conmutación
- sensor de efecto Hall con salida analógica
- Linealidad
- 2 %
- conexión
- Cage clamps
- Sección de conexión
- máx. 0,08 … 2,5 mm², AWG 28 … 12
- Entrada de línea
- 1 x M20 x 1,5
- Protección de sobretemperatura
- monitoring via μ controller + NTC
- Tensión nominal de funcionamiento Ue
- 24 VDC
- Gama de tensiones de funcionamiento nominal UB
- 18 … 30 VDC
- Corriente nominal operativa Ie
- Q1+Q2: ≤ 135 mA at max. output current
- Corriente nominal de salida
- Q1: 4 … 20 mA; max. 20.4 mA
Q2: ≤ 100 mA short-circuit protected
- Caída de tensión Ie
- 2 V
- Carga
- ≤ 400 Ω
- Retardo hasta operatividad tv
- < 500 ms
- Protección contra cortocircuitos
- interno seguridad 0,375 A F
- Temperatura ambiente
- –20 °C … +60 °C
- Vida útil mecánica
- > 1 millón de ciclos de conmutación
- Velocidad de accionamiento
- máx. 0,25 m/s para un ángulo de accionamiento vertical de 30°
- Peso
- 260 g
Dibujo de medidas
Otros planos
Esquema de conexiones
Contactos
Señal de salida
Ejemplo "ajuste salida"
Descargas
Variantes / Opciones
Las siguientes variantes / opciones están disponibles bajo petición:
Más accionadores
