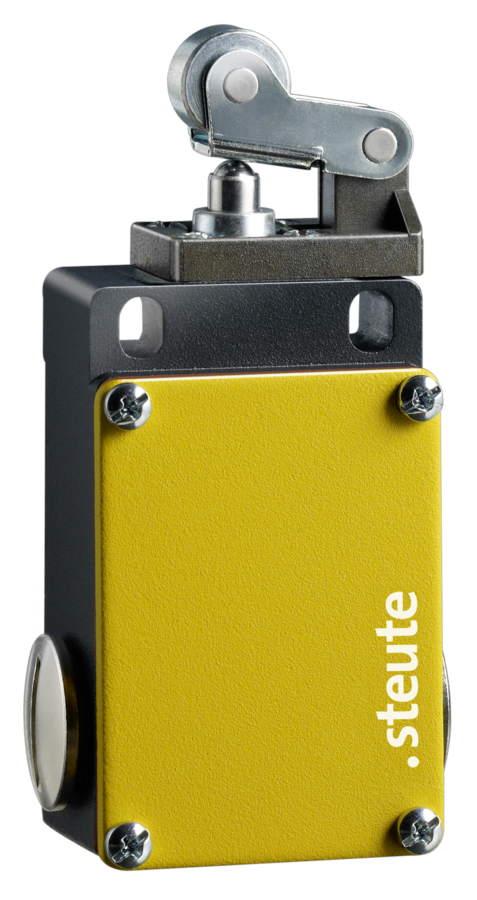

Interruptor de posición con funciones de seguridad
ES 41 H 1Ö/1S +180°C Extreme
Nº de artículo: 1046303Antiguo nº de art.: 41013906
Características del producto
Carcasa de metal
3 entradas de línea M16 x 1,5
Resistente hasta una temperatura de +180 °C
Tornillos de cierre, latón niquelado
Accionador: palanca de rodillo H
Rodillo de metal
Accionador desplazable en 4 x 90°
Notas
Debe evitarse el accionamiento desde la izquierda, ya que ello reduce la vida útil del interruptor de posición.
Datos técnicos
Datos técnicos generales
- Normas aplicadas
- EN ISO 13849-1, EN 60947-5-1, EN ISO 14119
- Carcasa
- fundición a presión de aluminio, con recubrimiento en polvo, RAL 7016
- Tapa
- acero, con recubrimiento en polvo, RAL 1003
- Tipo de interruptor
- tipo 1
- Nivel de codificación
- sin codificación
- Grado de protección
- IP65 (IEC/EN 60529)
- B10d (10 % carga nominal)
- 2 millones
- TM
- máx. 20 años
- Material de contacto
- Plata
- Sistema de conmutación
- conmutación lenta, contacto ruptor de apertura forzada A
- Elementos de conmutación
- 1 contacto NC/1 contacto NA, tipo Za
- conexión
- bornes de tornillo
- Sección de conexión
- máx. 2,5 mm² (incluidas virolas de cable)
- Entrada de línea
- 3 x M16 x 1,5
- Resistencia a sobretensión de diseño Uimp
- 4 kV
- Tensión nominal de aislamiento Ui
- 400 V
- Corriente térmica convencional Ithe
- 6 A
- Categoría de utilización
- AC-15
- Corriente/Tensión nominal operativa Ie/Ue
- 6 A/400 VAC
- Protección contra cortocircuitos
- fusible gG 6 A
- Vida útil mecánica
- > 1 millón de ciclos de conmutación
- Velocidad de accionamiento
- máx. 0,5 m/s para un ángulo de accionamiento vertical de α = 40° y β = 25°
- Frecuencia de las operaciones
- máx. 1800/h
- Temperatura ambiente
- –20 °C … +180 °C
- Precisión del punto de conmutación con una conmutación reiterada
- ± 0,1 mm
- Aprobaciones
- a
- Peso
- 180 g
Dibujo de medidas
Otros planos
Esquema de conexiones
Diagramas de vías de conmutación
T Recorrido/ángulo de apertura forzada
Descargas
Variantes / Opciones
Las siguientes variantes / opciones están disponibles bajo petición:
Conector M12 x 1, 4 polos
