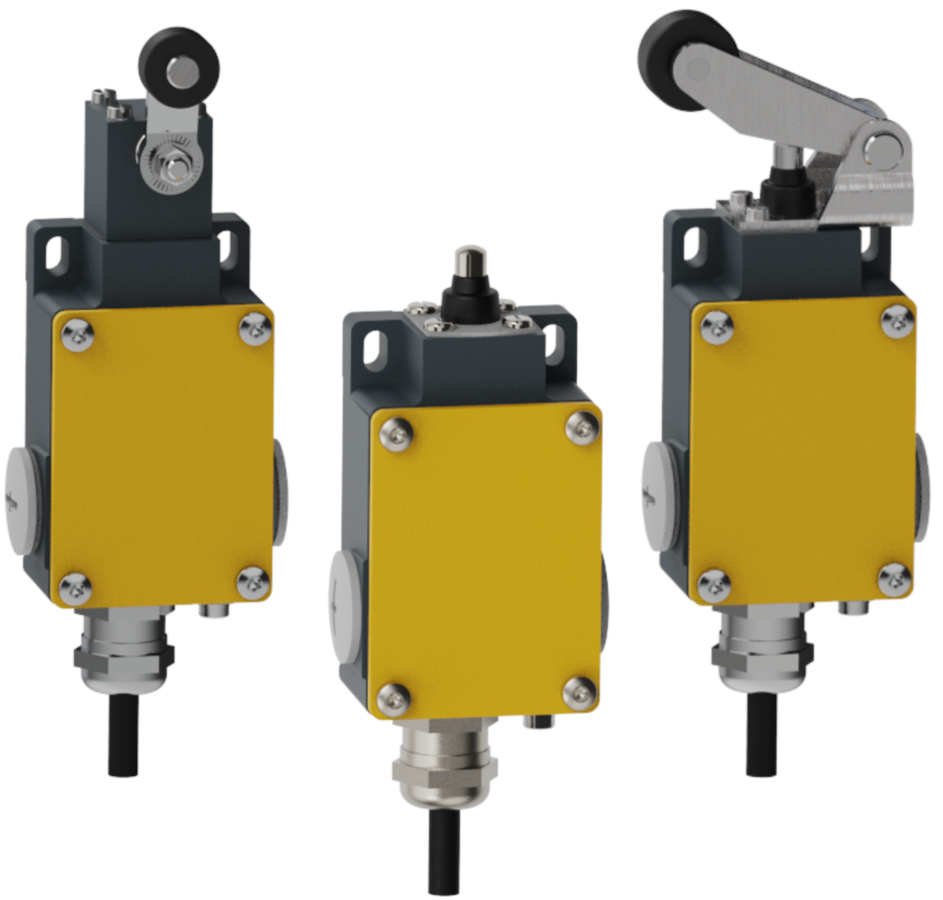

Ex 61

Normas aplicáveis

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119

Invólucro

alumínio fundido sob pressão, pintadas com tinta em pó

Tampa

aço, pintadas com tinta em pó

Tipo de fim de curso

Tipo 1

Nível de codificação

não codificação

Grau de proteção

IP65 (IEC/EN 60529)

B_10d (10 % carga nominal)

2 milhões

T_M

máx. 20 anos

Bloco de contato

1 x Ex 14

Material dos contatos

prata

Sistema de comutação

ação lenta, contato NF de ruptura forçada A; ruptura positiva depende do atuador utilizado

Elementos de comutação

1 NF/1 NA, tipo Zb

Conexão

cabo H05VV-F

Seção máx. cabo

4 x 0,75 mm² (incl. terminal)

Comprimento do condutor

3 m

Dimensionamento para manter impulsos com voltagem estável U_imp

4 kV

Dimensionamento do isolamento para a voltagem de operação U_i

250 V

Corrente térmica convencional I_the

T6: 6 A, T5: 3 A

Dimensionamento da corrente/voltagem de operação I_e/U_e

6 A/250 VAC, 0,25 A/230 VDC

Categoria de utilização

AC-15; DC-13

Proteção contra curto circuito

fusível 6 A gG

Temperatura ambiente

T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C, +90 °C com max. 3 A

Durabilidade mecânica

> 1 milhão de operações

Frequéncia de comutação

máx. 1800/h

Repetibilidade do ponto de atuação

± 0,1 mm

Capacidade de abertura do contato

máx. 2 x 4,5 mm

Energia de impacto

máx. 7 J

Classificação Ex

L II 2G   Ex db IIC T6/T5 Gb,
L II 2D   Ex tb IIIC T80 °C/T95 °C Db

Certificado

PTB 03 ATEX 1070 X*
IECEx PTB 06.0098X*
d
*referente ao mecanismo de comutação
