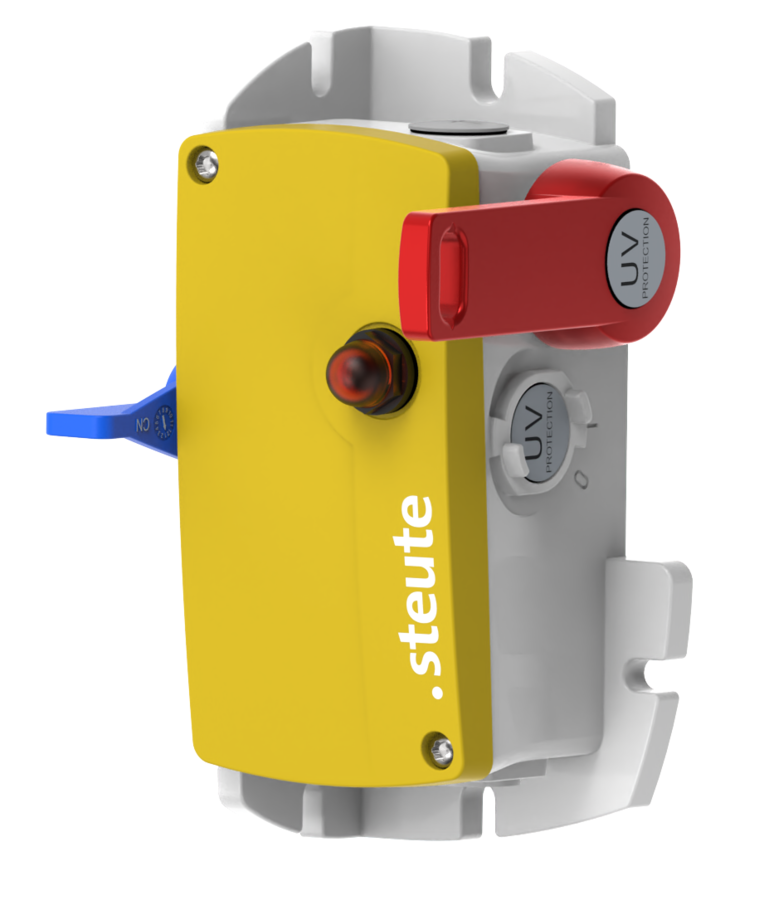

Chave de emergência acionada por cabo
ZS 92 S 22 VD L B1 KST -40°C+70°C IP66/67 Extreme (BR)
Número de item: 1203349
contatoCaracterísticas do produto
Suporta temperaturas de -40 °C até +70 °C
Alto grau de proteção IP66 / IP67
Invólucro de termofixos
Parafusos feitos de aço inox
Comprimento do cabo até 2 x 100 m
Desbloqueio por alavanca

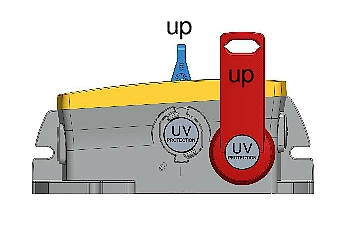

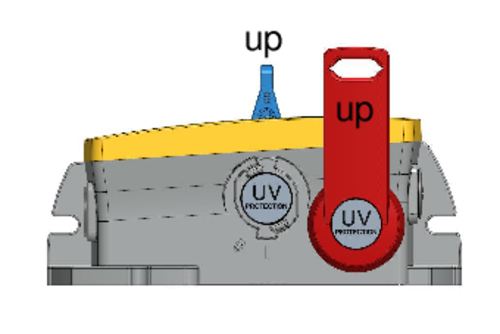

B1 = Alavanca azul de reset na parte de trás (para cima)
Opção de montagem traseira e inferior
Detecção de tracionamento e ruptura do cabo
Sinalizador 24 VAC/DC (vermelho)
BR - Fabricado no Brasil
Notas
São necessários suportes de cabos intermediários a cada 3 m. Duas molas de compensação tipo ZS 90/91/92 S precisam ser instaladas, verificar acessórios.
Dados técnicos
Dados técnicos gerais
Normas aplicáveis
EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1, EN 620:2011-5.7.2.9, AS 1755-2000-2.7.9.1, AS/NZS 4024.3610:2015-2.10.6.2
Invólucro
termofixos, cinza, semelhante a RAL 7035
Tampa
termofixos, pintado, amarela, semelhante a RAL 1012
Alavanca de acionamento
termofixos, vermelha de sinalização, semelhante a RAL 3001
Alavanca de reset
termofixos, azul claro, semelhante a RAL 5015
Parafusos
aço inoxidável
Calota
policarbonato, resistente a impacto, auto-extinguível UL 94 V-0, vermelho transparente, semelhante a RAL 3000
Torque de fixação
parafusos da tampa: máx. 2,5 Nm
Grau de proteção
IP66/IP67 (IEC/EN 60529)
B10d (10 % carga nominal)
100 000
TM
máx. 20 anos
Classe de proteção
II
Elementos de comutação
2 NF/2 NA, tipo Zb
Sistema de comutação
ação rápida, contato NF de ruptura forçada A
Conexão
bornes a parafuso
sinalizador: 2 x 0,9 mm², AWG 18, comprimento do fio aprox. 150 mm, incl. terminal
Seção máx. cabo
0,34 ... 2,5 mm² (incl. terminal)
Entrada de cabo
2 x M25 x 1,5
Dimensionamento para manter impulsos com voltagem estável Uimp
4 kV
Dimensionamento do isolamento para a voltagem de operação Ui
500 V
Corrente térmica convencional Ithe
10 A
Categoria de utilização
AC-15; DC-13
Dimensionamento da tensão/voltagem de operação Ie/Ue
AC-15: 24 V-10 A/120 V-6 A/400 V-4 A
DC-13: 24 V-6A/125 V-0.55 A/250 V-0.4 A
Minimum electrical load: 5 V/10 mA
Corrente de curto-circuito condicional
1000 A
Proteção contra curto circuito
fusível 10 A gG/gL
Faixa de tensão do funcionamento nominal UB
Sinalizador: 24 VAC/DC +10/-15 %
Dimensionamento da tensão de operação Ie
Sinalizador: ∼ 15 mA
Durabilidade mecânica
> 50 000 de operações
Comprimento máximo do cabo
2 x 100 m
Temperatura ambiente
–40 °C … +70 °C
Grau de contaminação por sujeira
3
Força de actuação
alavanca de acionamento aprox. 30 N; alavanca de reset aprox. 40 N
Downloads
Variantes / Opções
As seguintes variações/opções estão disponíveis mediante solicitação:
- Versão com Si-Bus
- Dispositivo de compensação de pressão
