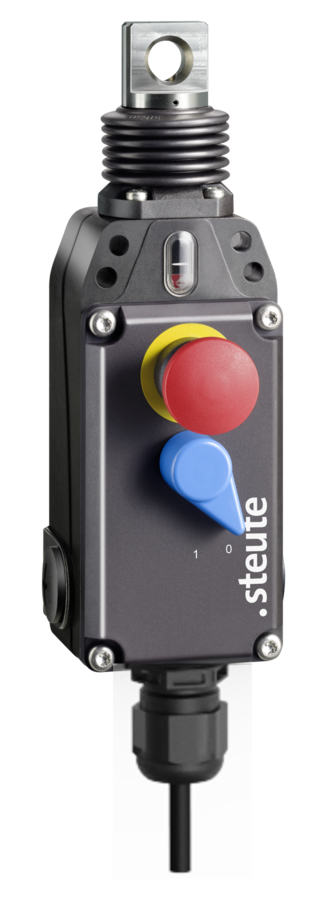

Chave de emergência acionada por cabo
ZS 80 2Ö/1S WVD 5m plastic, aço inoxidável Extreme (BR)
Número do artigo: 1456965
Fabricado no Brasil
contato
Características do produto
Unidade de acionamento por cabo e parafusos feitos de aço inox (NIRO)
Alto grau de proteção IP67
A p/ indústria alimentícia
Invólucro plástico
Indicador de posição e botão de parada de emergência integrado
Comprimento do cabo até 100 m
Atuador para rearme e indicação de posição
Colar de vedação
Detecção de tracionamento e ruptura do cabo
BR - Fabricado no Brasil
Dados técnicos
Dados técnicos gerais
- Normas aplicáveis
- EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1
- Invólucro
- termoplástico, reforçado com fibra de vidro, resistente a impacto, auto-extinguível UL 94 V-0
- Tampa
- termoplástico, reforçado com fibra de vidro, resistente a impacto, auto-extinguível UL 94 V-0
- Torque de fixação
- parafusos da tampa: 1,8 Nm
- Grau de proteção
- IP67 (IEC/EN 60529)
- B10d (10 % carga nominal)
- 200 000
- TM
- máx. 20 anos
- Material dos contatos
- prata
- Elementos de comutação
- 2 NF/1 NA, tipo Zb
- Sistema de comutação
- ação lenta, contato NF de ruptura forçada A
- Conexão
- cabo 6 x AWG 20
- Comprimento do condutor
- 5 m
- Seção máx. cabo
- 6 x 0,56 mm²
- Entrada de cabo
- 3 x M20 x 1,5
- Dimensionamento para manter impulsos com voltagem estável Uimp
- 4 kV
- Dimensionamento do isolamento para a voltagem de operação Ui
- 250 V
- Corrente térmica convencional Ithe
- 6 A
- Corrente de curto-circuito condicional
- 1000 A
- Categoria de utilização
- AC-15; DC-13
- Dimensionamento da corrente/voltagem de operação Ie/Ue
- 6 A/250 VAC, 0,25 A/230 VDC
- Proteção contra curto circuito
- fusível 6 A gG/gN
- Grau de contaminação por sujeira
- 3
- Temperatura ambiente
- –25 °C … +70 °C
- Durabilidade mecânica
- > 100 000 de operações
- Comprimento máximo do cabo
- 100 m
- Observação
- São necessários suportes de cabos intermediários a cada 5m. Uma sapatilha é fornecida.
Desenho dimensional
Desenhos adicionais
Diagrama das comutações
U Ponto de encaixe
V Detecção de ruptura do cabo
W Detecção de acionamento do cabo
Diagrama dos contatos
