Chave de desalinhamento
ZS 73 SR 1S/1Ö UE retorno automático (BR)
Número do artigo: 1214501
Fabricado no Brasil
contato
Características do produto
Invólucro metálico
2 contatos
Sem trava mecânica
Roletes feitos de aço inox 1.4104
Duplo estágio (Rolete retorna a posição central pela força da mola)
Alavanca de alinhamento da correia continuamente ajustável usando um mecanismo de fixação
BR - Fabricado no Brasil
Dados técnicos
Dados técnicos gerais
- Normas aplicáveis
- EN 60947-5-1, EN ISO 13849-1
- Invólucro
- alumínio fundido sob pressão, pintado
- Tampa
- termoplástico, reforçado com fibra de vidro, resistente a impacto, auto-extinguível UL 94 V-0
- Grau de proteção
- IP67 (IEC/EN 60529)
- B10d (10 % carga nominal)
- 2 milhões
- TM
- máx. 20 anos
- Material dos contatos
- prata
- Elementos de comutação
- 1 NF/1 NA ponte de interligação, tipo Zb
- Sistema de comutação
- ação rápida, contato NF de ruptura forçada A
- Conexão
- bornes a parafuso
- Seção máx. cabo
- máx. 2,5 mm² (incl. terminal)
- Entrada de cabo
- 2 x M20 x 1,5
- Dimensionamento para manter impulsos com voltagem estável Uimp
- 6 kV
- Dimensionamento do isolamento para a voltagem de operação Ui
- 400 V
- Corrente térmica convencional Ithe
- 6 A
- Categoria de utilização
- AC-15
- Dimensionamento da corrente/voltagem de operação Ie/Ue
- 6 A/400 VAC
- Proteção contra curto circuito
- fusível 6 A gG/gN
- Temperatura ambiente
- –25 °C … +70 °C
- Durabilidade mecânica
- > 1 milhão de operações
- Peso
- 1270 g
Desenho dimensional
Desenhos adicionais

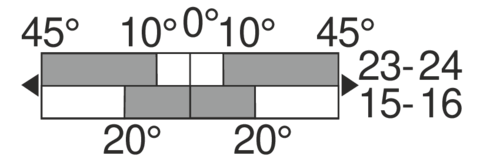

Diagrama das comutações
Diagrama dos contatos
Downloads
Variantes / Opções
As seguintes variações/opções estão disponíveis mediante solicitação:
2 entradas de cabos
