Chave de emergência acionada por cabo

ZS 73 2Ö S VD (BR)

Número do artigo: 1232093

Fabricado no Brasil
contato

Características do produto

Safety

  • Invólucro metálico

  • 2 contatos

  • Comprimento do cabo até 2 x 100 m

  • Liberação por botão de pressão (VD)

  • Detecção de tracionamento e ruptura do cabo

  • BR - Fabricado no Brasil

Dados técnicos

Normas aplicáveis
EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1
Invólucro
alumínio fundido sob pressão, pintado
Tampa
termoplástico, reforçado com fibra de vidro, resistente a impacto, auto-extinguível UL 94 V-0
Grau de proteção
IP65 (IEC/EN 60529)
B10d (10 % carga nominal)
100 000
TM
máx. 20 anos
Material dos contatos
prata
Elementos de comutação
2 NF, tipo Zb
Sistema de comutação
ação rápida, contato NF de ruptura forçada A
Conexão
bornes a parafuso
Seção máx. cabo
min. 0,5 mm², máx. 2,5 mm² (incl. terminal)
Comprimento de decapagem
6 mm
Entrada de cabo
2 x M20 x 1,5 (para prensa-cabos apenas)
Dimensionamento para manter impulsos com voltagem estável Uimp
6 kV
Dimensionamento do isolamento para a voltagem de operação Ui
400 V
Corrente térmica convencional Ithe
6 A
Categoria de utilização
AC-15
Dimensionamento da corrente/voltagem de operação Ie/Ue
6 A/400 VAC
Proteção contra curto circuito
fusível 6 A gG
Temperatura ambiente
–25 °C … +70 °C
Durabilidade mecânica
> 100 000 de operações
Comprimento máximo do cabo
2 x 100 m
Observação
São necessários suportes de cabos intermediários a cada 4 m. Duas molas de compensação tipo ZS 73/75 S precisam ser instaladas, verificar acessórios.

Desenho dimensional

Desenhos adicionais

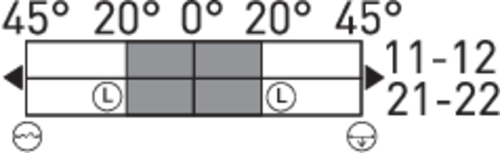

Diagrama das comutações

U Ponto de encaixe
V Detecção de ruptura do cabo
W Detecção de acionamento do cabo

Diagrama dos contatos

Downloads

Instruções de montagem e instalação – ZS 73 V… / ZS 73 S V…

alemão, inglês, francês, italiano, português

PDF2 MB 13.11.2025
Instruções de montagem e instalação – ZS 73 V… / ZS 73 S V… (de/en/zh)

alemão, inglês, chinês

PDF2 MB 12.12.2025

Variantes / Opções

As seguintes variações/opções estão disponíveis mediante solicitação:

  • 2 entradas de cabos
