Características do produto
Contato NF 15-16 A em série com contato NA 23-24 (fiação interna)

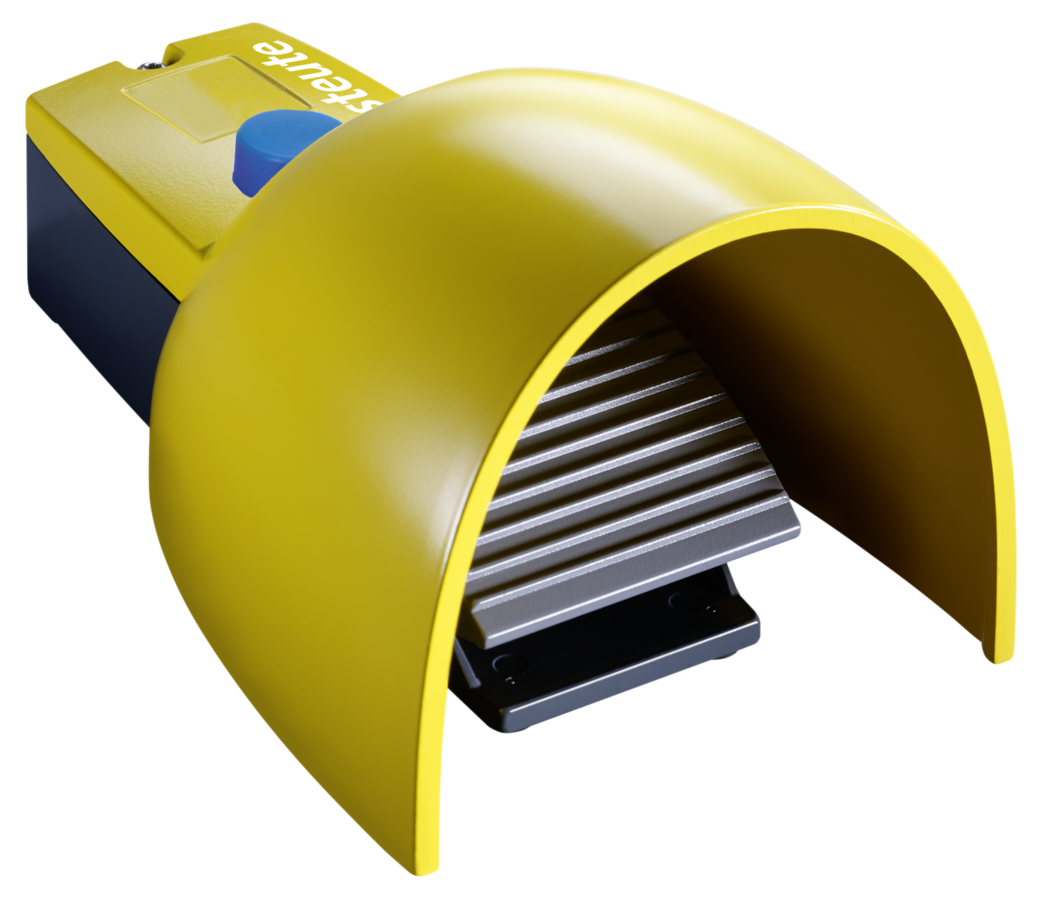

Projeto ergonômico do pedal e cobertura de proteção c/ ampla abertura
Caixa de ligação
Dados técnicos
Dados técnicos gerais
- Normas aplicáveis
- EN ISO 13849-1, EN 60947-5-1, BG-GS-ET-15
- Invólucro
- alumínio fundido sob pressão, pintadas com tinta em pó, RAL 7016
- Pedal
- alumínio fundido sob pressão, pintadas com tinta em pó, RAL 7016
- Capa de proteção
- alumínio fundido sob pressão, pintadas com tinta em pó, RAL 1003
- Grau de proteção
- IP65 (IEC/EN 60529)
- B10d (10 % carga nominal)
- 200 000
- TM
- máx. 20 anos
- Conexão
- bornes a parafuso
- Seção máx. cabo
- min. 0,5 mm², máx. 2,5 mm² (rígido ou flexível com terminal ilhós)
- Entrada de cabo
- 1 x M20 x 1,5
- Material dos contatos
- prata
- Grau de contaminação por sujeira
- 3
- Classe de proteção
- I
- Sistema de comutação
- ação lenta, contato NF de ruptura forçada A
- Elementos de comutação
- 2 NA/2 NF
- Força de actuação
- ponto de pressão aprox. 245 N
- Categoria de utilização
- AC-15
- Dimensionamento para manter impulsos com voltagem estável Uimp
- 6 kV
- Dimensionamento do isolamento para a voltagem de operação Ui
- 500 V
- Corrente de curto-circuito condicional
- 1100 A
- Corrente térmica convencional Ithe
- 16 A
- Dimensionamento da corrente/voltagem de operação Ie/Ue
- 16 A/400 VAC
- Capacidade de carga de contato
- máx. 400 VAC, máx. 16 A (cos φ = 1)
- Proteção contra curto circuito
- fusível 16 A gG
- Temperatura ambiente
- –25 °C … +80 °C
- Durabilidade mecânica
- > 100 000 de operações
- Certificado
- ßa
- Peso
- 1578 g
Desenho dimensional
Desenhos adicionais
Diagrama dos contatos
Diagrama das comutações
U Ponto de encaixe
Downloads
Variantes / Opções
As seguintes variações/opções estão disponíveis mediante solicitação:
Pintura em cores RAL
