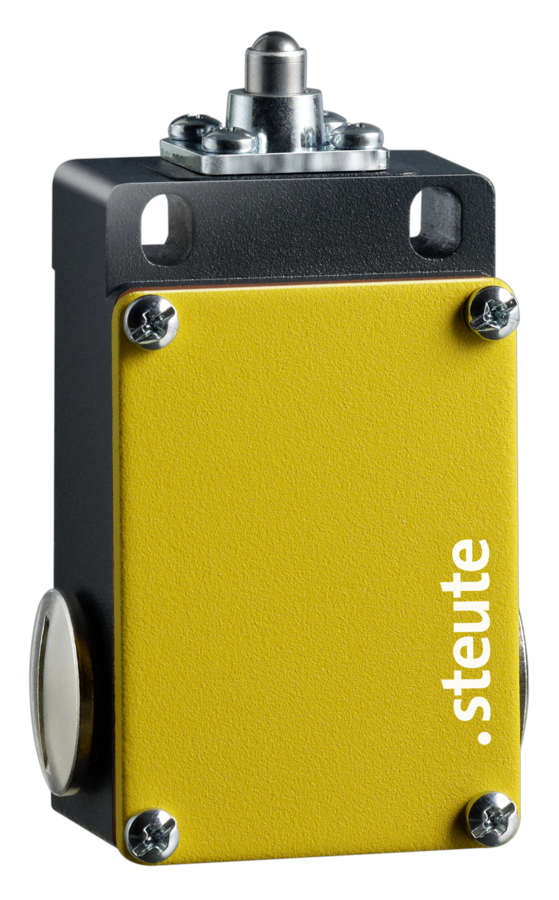

Chave fim de curso com função de segurança

ES 41 1Ö/1S +180°C Extreme

Número do artigo: 1046259Número do artigo antigo: 41001905

contato

Características do produto

Safety

  • Invólucro metálico

  • 3 entradas de cabos M16 x 1,5

  • Resistente ao calor até +180 °C

  • Parafusos de travamento, latão niquelado

  • Atuador: Pino

  • Atuaçã vertical o ou atuação pela lateral possível

  • Atuador com esfera de aço inox cativa

Dados técnicos

Normas aplicáveis
EN ISO 13849-1, EN 60947-5-1, EN ISO 14119
Invólucro
alumínio fundido sob pressão, pintadas com tinta em pó, RAL 7016
Tampa
aço, pintadas com tinta em pó, RAL 1003
Tipo de fim de curso
Tipo 1
Nível de codificação
não codificação
Grau de proteção
IP65 (IEC/EN 60529)
B10d (10 % carga nominal)
2 milhões
TM
máx. 20 anos
Material dos contatos
prata
Sistema de comutação
ação lenta, contato NF de ruptura forçada A
Elementos de comutação
1 NF/1 NA, tipo Za
Conexão
bornes a parafuso
Seção máx. cabo
máx. 2,5 mm² (incl. terminal)
Entrada de cabo
3 x M16 x 1,5
Dimensionamento para manter impulsos com voltagem estável Uimp
4 kV
Dimensionamento do isolamento para a voltagem de operação Ui
400 V
Corrente térmica convencional Ithe
6 A
Categoria de utilização
AC-15
Dimensionamento da corrente/voltagem de operação Ie/Ue
6 A/400 VAC
Proteção contra curto circuito
fusível 6 A gG
Velocidade de atuação
max. 0,5 m/s com um ãngulo de atuação vertical de 20°
Durabilidade mecânica
> 1 milhão de operações
Frequéncia de comutação
máx. 1800/h
Temperatura ambiente
–20 °C … +180 °C
Repetibilidade do ponto de atuação
± 0,1 mm
Certificado
a
Peso
160 g

Desenho dimensional

Desenhos adicionais

Diagrama dos contatos
Diagrama das comutações

T Ruptura positiva curso/ ângulo

Downloads

Instruções de montagem e instalação – ES 41 Extreme

alemão, inglês, francês, italiano, português

PDF1 MB 08.04.2026

Variantes / Opções

As seguintes variações/opções estão disponíveis mediante solicitação:

  • Conector M12 x 1, 4 polos
