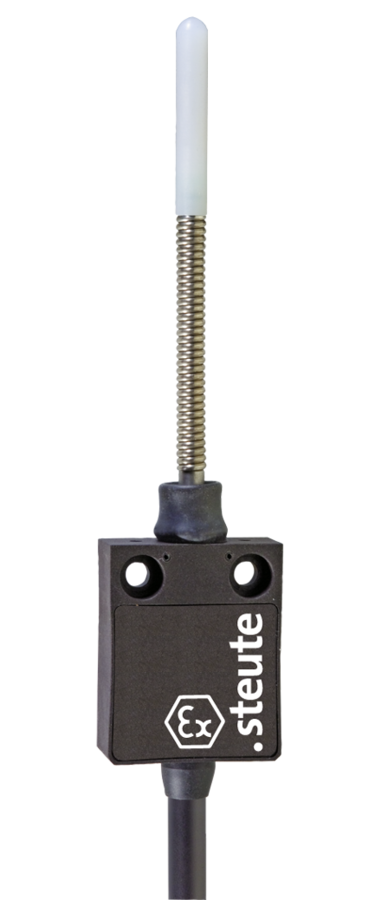

Ex-Positionsschalter

Ex 13 TK 1Ö/1S - 2m

Artikel-Nr.: 1189166Alte Artikel-Nr.: 13036303

Loading...
Loading...

Produktmerkmale

Ex
  • Ex-Zone 1 und 21

  • Kunststoffgehäuse

  • Schutzisoliert X

  • Aneinanderreihbar

  • Mit konfektionierter Leitung

  • Betätiger: Tastfeder mit Kunststoffstab TK

  • Abriebfeste Kunststoffspitze

  • Tastfeder in alle Richtungen auslenkbar

  • Elastizität der Feder nimmt Schaltwege auf, die den maximalen Schaltwinkel von 18° überschreiten

  • Achtung: Benötigte internationale Zulassungen bei Bestellung bitte mit angeben!

Technische Daten

Angewandte Normen

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31

Gehäuse

Thermoplast, glasfaserverstärkt, schlagfest, selbstverlöschend UL 94 V-0

Schutzart

IP65 (EN 60079-0 + IEC/EN 60529), IP67 (IEC/EN 60529)

Kontaktmaterial

Silber

Schaltsystem

Schleichschaltung

Schaltelemente

1 Öffner/1 Schließer, Form Zb

Anschlussart

Anschlussleitung H05VV-F

Anschlussquerschnitt

4 x 0,75 mm² (einschl. Aderendhülsen)

Leitungslänge

2 m

Bemessungsstoßspannungs­festigkeit Uimp

4 kV

Bemessungsisolations­spannung Ui

250 V

Konventioneller thermischer Strom Ithe

T6: 6 A, T5: 3 A

Bemessungsbetriebsstrom/-spannung Ie/Ue

6 A/250 VAC; 0,25 A/230 VDC

Gebrauchskategorie

AC-15; DC-13

Kurzschlussschutz

6 A gG/gN-Sicherung

Umgebungstemperatur

T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C, +90 °C bei max. 3 A

Mech. Lebensdauer

> 1 Million Schaltspiele

Schalthäufigkeit

max. 1800/h

Schaltpunktgenauigkeit bei wiederholtem Schalten

± 0.1 mm

Kontaktöffnungsweite

max. 2 x 4 mm

Schlagenergie

max. 7 J

Ex-Kennzeichnung

L II 2G Ex db IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db

Zulassungen

PTB 03 ATEX 1068 X
IECEx PTB 06.0053X
fadÔ

Gewicht

150 g

Downloads

Loading...
Montage- und Anschlussanleitung – Ex 13

Deutsch, Englisch, Französisch, Italienisch, Portugiesisch

PDF4 MB 17.07.2024

Varianten / Optionen

Folgende Varianten / Optionen sind auf Anfrage erhältlich:

  • Vergoldete Kontakte

  • Seitlicher Kabelausgang

  • Mechanische Verriegelung

  • Andere Leitungstypen

  • Spezielle Version nur für Staub-Ex-Zone 22
